Ergohub Schwerlast Hubtisch
Artikel Gruppe:Tisch_ERGOHUB








Hubtisch ERGOHUB elektrisch / handbetrieb / pneumatisch
Schwerlast Hubarbeitstisch für Belastungen bis 600 / 1.000 kg


Kurzfassung
Das Schwerlast-Hubsystem ERGOHUB besitzt trotz seines schlanken Designs Riesenkräfte: Eine extrem verwindungssteife Tischkonstruktion sorgt dafür, dass Lasten bis 600 kg sicher beherrscht werden. Die beiden elektrischen Hubeinheiten sind für einen Hub von 380 mm ausgelegt (Arbeitshöhe: 720 bis 1.100 mm; andere Höhen auf Anfrage möglich).

In jeder Position ist der Hubtisch voll belastbar. Und falls Sie noch schwerer zu arbeiten haben: Die Doppelhub-Ausführung bewältigt Lasten bis 1.000 kg.

Neben seiner Kraft und der hochwertigen Bauweise überzeugt der ERGOHUB durch die Leichtigkeit der Bedienung:
  • Die beiden Hubeinheiten laufen durch Softstart / Softstopp und automatische Synchronisation absolut gleichmässig.
  • Zusätzlichen Komfort bietet das Bedienerpaneel mit Memoryfunktion zum Hinterlegen mehrerer Arbeitspositionen (optional).
  • Das System ERGOHUB ist standardmässig in Breiten von 800 bis 2.000 mm und den Bautiefen 800 und 900 mm erhältlich (Sondermasse auf Anfrage).

    Jeder Tisch ist auch fahrbar lieferbar, mit waagerechten oder gewinkelten Fußschienen.


    BeschreibungSpezifikationZubehör

    Funktion
    Die Teleskopsäule des Hubtisches besteht aus zwei hochwertigen, raumsparend entwickelten Profilen.

    Innerhalb der Säulen sorgen hoch präzise Antriebsspindeln sowie vier Kugelkäfig-Führungen mit gehärteten Laufleisten für einen leichten, geräuscharmen Lauf und übertragen zuverlässig hohe Lasten.

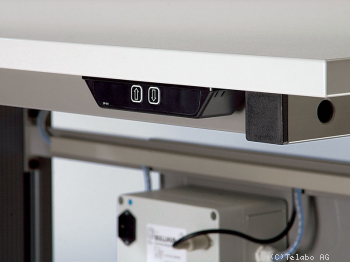

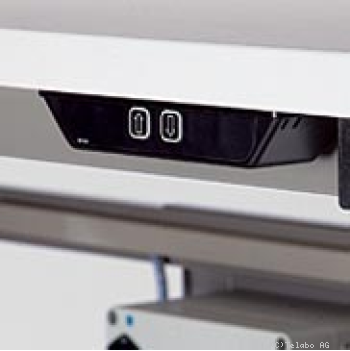

    Mit dem Taster unter der Arbeitsfläche wird die Höhenverstellung elektrisch gesteuert.

    Das optionale erweiterte Bedienelement bietet zusätzlich Höhenverstellung mit mehreren Memorypositionen und digitaler Höhenanzeige.

    Für die Höhenverstellung bieten wir optional ein geschlossenes hydraulisches System, mit dem beide Tischbeine absolut synchron laufen, auch bei assymetrischer Lastverteilung. Die Bedienung erfolgt per Handkurbel oder mit Elektromotor.

    Hydraulischer Antrieb
    Mit dem integrierten hydraulischen System lassen sich auch sehr schwere Lasten absolut gleichmäßig heben, selbst bei stark einseitiger Belastung. Bei einfachen Belastungen bis 200 kg ist eine manuelle Bedienung per Handkurbel möglich. Ansonsten sorgt eine Elektropumpe für den Antrieb, die wahlweise über eine einfache Auf-/Ab-Steuerung oder das erweiterte Bedienelement mit Memory-Funktion bedient wird.

    Elektrospindel-Antrieb
    Bis 400 kg Zuladung kann die Höhenverstellung über 24 V Getriebemotoren und Gewindespindeln erfolgen. Die beiden Hubeinheiten werden von der Steuerung automatisch synchronisiert, wobei auch extreme einseitige Lasten kompensiert werden. Die Bedienelemente sind dieselben wie beim elektro-hydraulischen Antrieb

    Hubtisch Hydraulisch mit Handkurbe 200 kg
  • Last bis 200 kg
  • Hub:380 mm
  • Einschaltdauer techn. nicht beschränkt
  • Geschw. bis 5 mm / Kurbelumdrehung
  • Tischplatte RS oder SC (ESD)
  • Sondermasse auf Anfrage
  • Bestellinformation

    Breite mm
    Tiefe mm
    BestellNr
    800 800 EB 1100
    1000 800 EB 1101
    1200 800 EB 1102
    1600 800 EB 1103
    1800 800 EB 1104
    2000 800 EB 1105
    800 900 EB 1110
    1000 900 EB 1111
    1200 900 EB 1112
    1600 900 EB 1113
    1800 900 EB 1114
    2000 900 EB 1115
    800 1000 EB 1120
    1000 1000 EB 1121
    1200 1000 EB 1122
    1600 1000 EB 1123
    1800 1000 EB 1124
    2000 1000 EB 1125

    Hubtisch Elektro-hydraulisch 200 kg
  • Last bis 200 kg
  • Hub:380 mm
  • Einschaltdauer 5%
  • Geschw. bis 30 mm /s
  • Tischplatte RS oder SC (ESD)
  • Sondermasse auf Anfrage
  • Bestellinformation

    Breite mm
    Tiefe mm
    BestellNr
    800 800 EB 1200
    1000 800 EB 1201
    1200 800 EB 1202
    1600 800 EB 1203
    1800 800 EB 1204
    2000 800 EB 1205
    800 900 EB 1210
    1000 900 EB 1211
    1200 900 EB 1212
    1600 900 EB 1213
    1800 900 EB 1214
    2000 900 EB 1215
    800 1000 EB 1220
    1000 1000 EB 1221
    1200 1000 EB 1222
    1600 1000 EB 1223
    1800 1000 EB 1224
    2000 1000 EB 1225

    Hubtisch Elektrospindel 400 kg
  • Last bis 400 kg
  • Hub:380 mm
  • Einschaltdauer 10%
  • Geschw. 20 mm/s
  • Tischplatte RS oder SC (ESD)
  • Sondermasse auf Anfrage

  • Bestellinformation

    Breite mm
    Tiefe mm
    BestellNr
    800 800 EB 1300
    1000 800 EB 1301
    1200 800 EB 1302
    1600 800 EB 1303
    1800 800 EB 1304
    2000 800 EB 1305
    800 900 EB 1310
    1000 900 EB 1311
    1200 900 EB 1312
    1600 900 EB 1313
    1800 900 EB 1314
    2000 900 EB 1315
    800 1000 EB 1320
    1000 1000 EB 1321
    1200 1000 EB 1322
    1600 1000 EB 1323
    1800 1000 EB 1324
    2000 1000 EB 1325

    Hubtisch Elektro-hydraulisch 400 kg
  • Last bis 400 kg
  • Hub:380 mm
  • Einschaltdauer 5%
  • Geschw. 15 mm/s
  • Tischplatte RS oder SC (ESD)
  • Sondermasse auf Anfrage
  • Bestellinformation

    Breite mm
    Tiefe mm
    BestellNr
    800 800 EB 1400
    1000 800 EB 1401
    1200 800 EB 1402
    1600 800 EB 1403
    1800 800 EB 1404
    2000 800 EB 1405
    800 900 EB 1410
    1000 900 EB 1411
    1200 900 EB 1412
    1600 900 EB 1413
    1800 900 EB 1414
    2000 900 EB 1415
    800 1000 EB 1420
    1000 1000 EB 1421
    1200 1000 EB 1422
    1600 1000 EB 1423
    1800 1000 EB 1424
    2000 1000 EB 1425

    Hubtisch Elektro-hydraulisch 600 kg
  • Last bis 600 kg
  • Hub:380 mm
  • Einschaltdauer 5%
  • Geschw. 9 mm/s
  • Tischplatte RS oder SC (ESD)
  • Sondermasse auf Anfrage
  • Bestellinformation

    Breite mm
    Tiefe mm
    BestellNr
    800 800 EB 1600
    1000 800 EB 1601
    1200 800 EB 1602
    1600 800 EB 1603
    1800 800 EB 1604
    2000 800 EB 1605
    800 900 EB 1610
    1000 900 EB 1611
    1200 900 EB 1612
    1600 900 EB 1613
    1800 900 EB 1614
    2000 900 EB 1615
    800 1000 EB 1620
    1000 1000 EB 1621
    1200 1000 EB 1622
    1600 1000 EB 1623
    1800 1000 EB 1624
    2000 1000 EB 1625

    Hubtisch Elektro-hydraulisch 1000 kg (1 T)
  • Last bis 1000 kg
  • Hub: 200 mm
  • Einschaltdauer 5%
  • Geschw. 5 mm/s
  • Tischplatte RS oder SC (ESD)
  • Sondermasse auf Anfrage
  • Bestellinformation

    Breite mm
    Tiefe mm
    BestellNr
    800 800 EB 1900
    1000 800 EB 1901
    1200 800 EB 1902
    1600 800 EB 1903
    1800 800 EB 1904
    2000 800 EB 1905
    800 900 EB 1910
    1000 900 EB 1911
    1200 900 EB 1912
    1600 900 EB 1913
    1800 900 EB 1914
    2000 900 EB 1915
    800 1000 EB 1920
    1000 1000 EB 1921
    1200 1000 EB 1922
    1600 1000 EB 1923
    1800 1000 EB 1924
    2000 1000 EB 1925

    Zubehör Schwerlast Arbeitstisch
  • Rollensatz
  • Jeder Tisch ist auch fahrbar lieferbar. Der Rollensatz besteht aus vier Lenkrollen mit 100mm Ø, zwei mit Totalfeststellern.
    Bestell-Nr:RT 1900

    ESD
    Bestell-Nr:RT 1900 SC

    Schwerlast
    Bestell-Nr:RT 1901


  • Gewinkelte Fußschienen
  • kompensieren den Höhenzuwachs um 100mm, der Verstellbereich liegt dann zwischen 750 und 1100mm. Durch den Rollensatz erhöht sich die Grundhöhe um 130mm, der Einstell-bereich beträgt 850 bis 1250mm. Gewinkelte Fußschienen (Paar)
    Bestell-Nr:WS 9655


  • Kabelaufhängung 2teilig, weiß, aus schlagfestem Kunststoff
  • Bestell-Nr:MH 1993


  • Wartungseinheit Druckminderer 0 - 10 bar mit Manometer
  • Bestell-Nr:DM 1996


  • Werkzeughalter zwischen elastischen Gummischlaufen werden bis zu 8 Werkzeuge schnell und leicht abnehmbar fixiert.
  • Bestell-Nr:WH 9154


  • Getränkehalter für Flaschen und eckige Getränkebehälter
  • Bestell-Nr:FH 1992

    Die Tischplatte
    Bei jedem Labortisch besteht die Wahl zwischen verschiedenen Ausführungsvarianten:

  • RS
  • Die Tischplatte besteht aus einer Mehrschichtspanplatte nach DIN_68_761 ist mit hochwertigem Schichtstoff belegt.

  • SC
  • Auf einer volumenleitfähigen Mehrschichtspanplatte wird leitfähiger Schichtstoff aufgebracht. In Verbindung mit Druckknopfanschlüssen am Tischgestell für Handgelenkband und Erdung entsteht so ein ESD - Arbeitstisch.

  • MP
  • Buche-Multiplex-Platte (Werkbankplatte)

  • NB
  • Platte mit Noppenbelag aus Synthesekautschuk

  • ES
  • Tischplatte mit Edelstahl ummantelt

    Gerät:
