Versorgungsaufbauten


Versorgungsaufbauten oder Energiebrücken dienen der Arbeitsplatzgestaltung dort, wo mit vielen Tischgeräten gearbeitet wird.

Die Aufbauten haben dabei mehrere Funktionen: Die Versorgung der Tischgeräte, die Absicherung des gesamten Arbeitsplatzes und nicht zuletzt bieten sie zusätzliche Ablageflächen.

Optional können Kleinteilekasten eingeplant werden. Damit hat der Entwickler wichtige Musterkomponenten im Auge.

Versorgungsaufbauten

Versorgungsaufbau

Versorgungsaufbauten

rückwärtige Ansicht des Versorgungsaufbaus

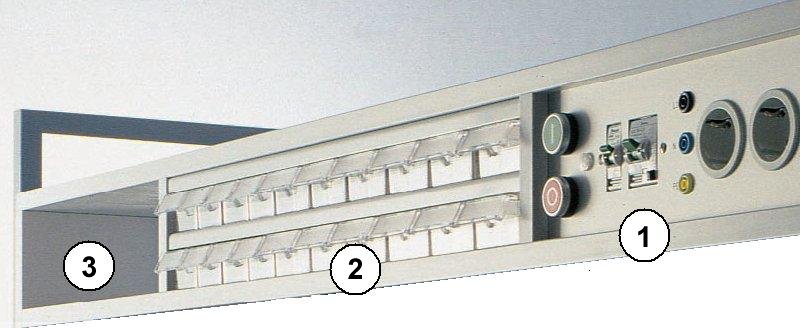

Frontansicht
Energieleiste mit Absicherung und Versorgungskomponenten, individuell zusammengestellt nach Kundenwunsch.

Option:Klarsichtkastenblock, 2 Reihen Klarsichtkasten für Kleinteile. Die Anzahl der Kasten ist abhängig von Breite der Energieversorgungsleiste.
Siehe Seite 36.


Ablagefach, Restfach, Breite abhängig von Aufbaubreite.

Lochrasterbohrungen (40mm-Raster) zur Einstellung Abstand Tischplatte/Aufbaukorpus.
Voreinstellung ca. 330mm Abstand oder nach Angabe.

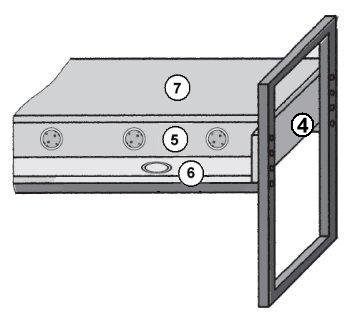

Rückwärtige Ansicht
Option:Steckdosenleiste/ 4 Schutzkontaktsteckdosen, angeschlossen auf Sicherheits- und Schaltelement ①. Zwei Steckdosenleisten können so eingebaut werden.

Kabeldurchführung (KD 1911) wird in jedem 19”-Segment hinten oben und unten eingelassen. Die Kabel werden hinten am Aufbau/Arbeitsplatz geführt, es bildet sich vorne kein "Kabelvorhang".

Der Deckel ist hinten verkürzt, so dass sich die Steckdosen auch von oben nutzen lassen.

Bestellnummern der Brückenaufbauten nach Breite dargestellt:

Die nachgestellte Buchstabenkombination SC hinter der Bestellnummer steht für die ESD-Ausführung.
Details finden Sie im Kapitel Static Control.

 Breite  Bestellnummer
1200mm AV 3552
AV 3552 SC
1600mm AV 3553
AV 3553 SC
1800mm AV 3554
AV 3554 SC
2000mm AV 3555
AV 3555 SC

Rückwärtige Steckdosenleiste: 4 Schutzkontaktsteckdosen auf Sicherheits- und Schaltelement angeschlossen.
Bestell-Nr. SL 3915
Bis zu zwei Steckdosenleisten können eingebaut werden.

Seitenteile Höhe 760mm (statt 580mm) mit zehn Lochrasterbohrungen.
Bestell-Nr. SA 3559 (Paar)
