Aufbau für Doppelarbeitsplatz


Dieser Aufbau ist für zwei einander gegenüberliegende Arbeitsplätze konzipiert. Die Energieversorgungskomponenten können über die gesamte Aufbaubreite verteilt werden oder aber es werden Segmente mit Blindplatten verschlossen.

Doppelarbeitsplatz

Aufbau für Doppelarbeitsplatz

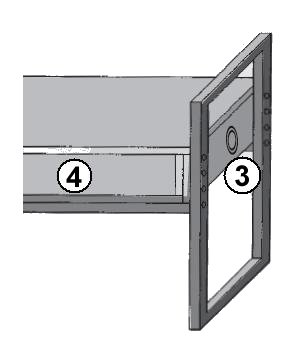

Doppelaufbau Rückseite

rückwärtige Ansicht des Doppelaufbaus

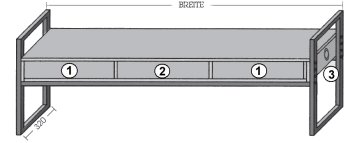

Frontansicht
links und rechts Segment, Breite 84TE

mittleres Segment, Breite abhängig von Aufbau-Gesamtbreite

Jeder Aufbau ist seitlich mit einer Kabeldurchführung ausgerüstet.


Rückwärtige Ansicht
Ist auf der Vorderseite eine Absicherung (Sicherheits- und Schaltelement) vorgesehen, genügt auf der Rückseite ein zusätzlicher NOT-AUS-Taster.
Bestellnummern der Doppelaufbauten nach Breite dargestellt:

Die nachgestellte Buchstabenkombination SC hinter der Bestellnummer steht für die ESD-Ausführung. Details finden Sie im Kapitel Static Control.

 Breite  Bestellnummer
1200mm AV 3562
AV 3562 SC
1600mm AV 3563
AV 3563 SC
1800mm AV 3564
AV 3564 SC
2000mm AV 3565
AV 3565 SC
