Eckaufbauten zu AM und AV

Baureihe AM
Baureihe AV
Ablagefläche

Eckaufbauten eröffnen Gestaltungsmöglichkeiten und gestatten eine optimale Raumausnutzung.

Der hochgesetzte Eckaufbau schafft zudem eine zweite Ebene, auf und unter der übergrosse Tischgeräte und Monitore bequem Platz finden.

Wie bei allen Aufbauten der Baureihen AM und AV lässt sich der Abstand Tischplatte /Aufbaukorpus über Lochrasterbohrungen einstellen.

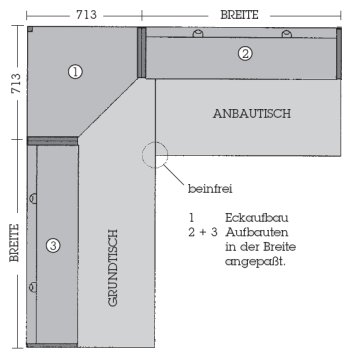

Eckaufbau
Aufbau auf Anbautisch montiert
Aufbau auf Grundtisch montiert
Beide Aufbauten an der Breite der Tische angepasst.

Eckaufbauten Detail

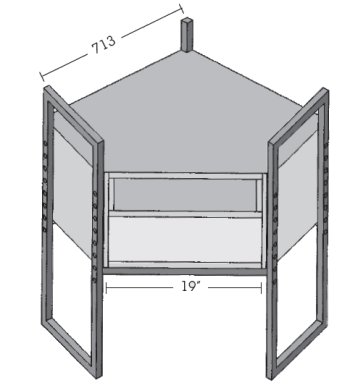

Der Eckaufbau als Bindeglied zwischen Aufbauten der Baureihe AM. Im oberen Bereich ist eine Energieleiste bis Breite 84TE vorgesehen, unten nimmt der Eckaufbau einen 19”-Baugruppenträger 3HE auf. Die Nutztiefe im Eckaufbau liegt dabei über 400mm.



Eckaufbau als Bindeglied zwischen Aufbauten

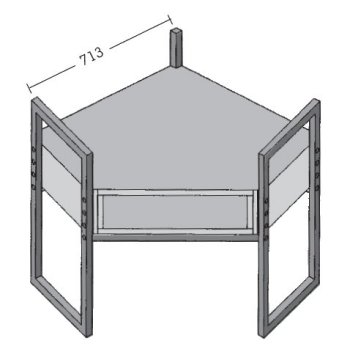

Der Versorgungsaufbau passend zur Baureihe AV. Eckaufbauten beinhalten im Energieversorgungsteil zweckmässiger-weise immer das zentrale Sicherheits- und Schaltelement.

Die nebenstehenden Aufbauten sind nachgeschaltet. Vorteil: Auf die gesamte Eckkombination muss nur einmal angeschlossen werden, bei Betätigung eines NOT-AUS Tasters wird der ganze Arbeitsplatz abgeschaltet.

Eckaufbau mit Energieversorgung

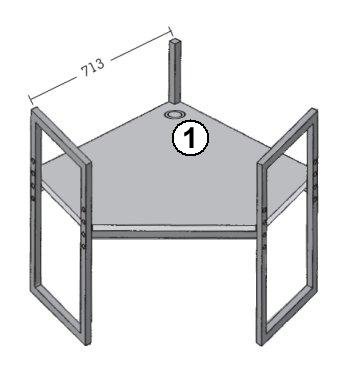

Eine einfache Ablageplatte zur bestmöglichen Nutzung des Arbeitsplatzes. Gerade am Elektroniker- Arbeitsplatz herrscht oft Mangel an Ablagefläche, der Eckaufbau schafft eine zweite Ebene.

Option: Kabeldurchführung (KD 1911) in Ablageplatte eingelassen.

Eckaufbau mit Ablageplatte

Bestellnummern der Ablageflächen nach Breite dargestellt:

Die nachgestellte Buchstabenkombination SC hinter der Bestellnummer steht für die ESD-Ausführung. Details finden Sie im Kapitel Static Control.

    Baureihe AM  Baureihe AV  Ablageplatte
Standard Ausführung AE 3511
AE 3511 SC
AE 3512
AE 3512 SC
AE 3513
AE 3513 SC
