Geräteaufbauten AS und AB

Geräteaufbauten AS
Geräteaufbauten AB
Die Baureihen AS/AB ergänzen das Aufbauprogramm in Anwendungsfällen, bei denen der Festeinbau einer grösseren Zahl von 19”-Baugruppenträgern gefordert ist, als Beispiel sei an Prüfplätze gedacht. Konstruktiv sind die Korpusse beider Baureihen identisch, die Korpustiefe liegt bei 375mm, hinten sind die Korpusse so für die interne Verdrahtung ausgebildet, dass die einzelnen 19”-Segmente wahlweise mit Geräten ausgerüstet werden oder als Ablagefach dienen können. Baureihe AS, Korpus hochgesetzt auf Stahlrohrgestell, ist vorgesehen in den Höhen 3HE und 6HE. Baureihe AB, direkt auf dem Tisch, in den Höhen 6HE und 9HE.

Aufbauprogramm Geräteaufbauten AS

Aufbau mit 6 Höheneinheiten

Aufbauprogramm Geräteaufbauten AB

Aufbau mit 9 Höheneinheiten

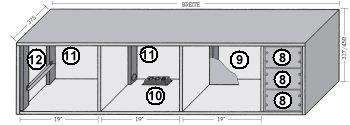

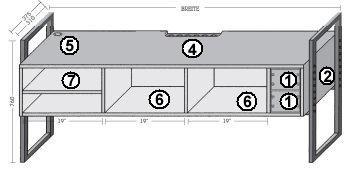

Einige Erklärungen zu den Geräteaufbauten
Absicherung (Sicherheits- und Schaltelement) und Energieversorgung. Bauform DH (siehe Energieversorgung) Breite abhängig von Aufbaubreite.

Lochrasterbohrungen (40mm-Raster) zur Einstellung Abstand Tischplatte/ Aufbaukorpus, Voreinstellung ca. 330mm Abstand oder nach Angabe.

Korpustiefe 375mm, Korpusüberstand vorne 60mm zum Gestell.

Option: Steckdosenplatte am Korpus montiert.

Option: Kabeldurchführung (KD 1911) in Korpusdeckel eingelassen.
19”-Segment, 3HE oder 6HE oder Ablagefach. Der Nutzer entscheidet über den Ausbau, Nachrüstung möglich.
Option: Fachboden für 19”-Segment (siehe auch Aufbau-Zubehör Seite 45).


Feld für individuelle Absicherung und Versorgung wird in Höhenabschnitten von je 3HE ausgebaut.

Wenn ein 19”-Segment nur als Ablage genutzt wird, kann hinten eine doppelte Rückwand als Abschluss eingesetzt werden.

Anschluss für Baugruppenträger oder eingestellte Geräte, über 3fach Steckdosenleiste auf Absicherung bei ⑧.

An Systemprofil ist Rückwand montiert, gleichzeitig ist Systemprofil Anschlag für doppelte Rückwand und dient zur Montage von Auflageschienen. Das hintere Systemprofil gehört zur Grundausstattung.

Auflageschienen und vorderes Systemprofil zum Ausbau mit 19”-Baugruppenträger. Nachrüstung ist jederzeit möglich.


Geräteaufbauten AS



Aufbauten AS
Korpus hochgesetzt, Nutzhöhe im Korpus wahlweise 3HE oder 6HE. Aufbauten mit 19”-Segmenten, in Abhängigkeit von Aufbau-Gesamtbreite, sind Einsatzplatten rechts oder links und rechts vorgesehen. Die Einsatzplatten haben stets die Bauhöhe 3HE, Ausrüstung mit Absicherungs- und Versorgungskomponenten Bauform … DH (siehe Kapitel Energieversorgung).

3HE
6HE


    3 Höheneinheiten
 Bestellnummer
 6 Höheneinheiten
 Bestellnummer
Standard Ausführung
rechts

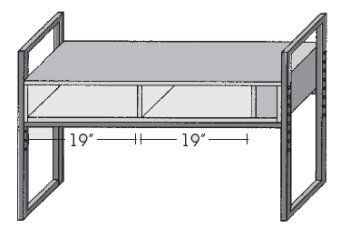

AS 3202
AS 3202 SC
AS 3212
AS 3212 SC
Einsatzplatte 1 x rechts 2 x rechts
Nutzbreite 10TE 10TE

Einsatzplatte rechts, 3HE, Nutzbreite 10TE

    3 Höheneinheiten
 Bestellnummer
 6 Höheneinheiten
 Bestellnummer
Standard Ausführung
rechts
AS 3203
AS 3203 SC
AS 3213
AS 3213 SC
Einsatzplatte 1 x rechts 2 x rechts
Nutzbreite 39TE 39TE
zusätzlich links:
Einsatzplatte
1 x links 2 x links
Nutzbreite 39TE 39TE

Einsatzplatte rechts und links, Nutzbreite 2 x 39 TE

    3 Höheneinheiten
 Bestellnummer
 6 Höheneinheiten
 Bestellnummer
Standard Ausführung
rechts

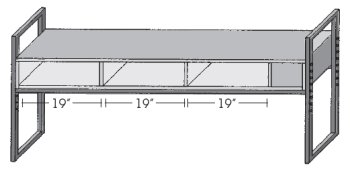

AS 3204
AS 3204 SC
AS 3214
AS 3214 SC
Einsatzplatte 1 x rechts 2 x rechts
Nutzbreite 28TE 28TE
zusätzlich links:
Einsatzplatte
1 x links 2 x links
Nutzbreite 39TE 39TE

Einsatzplatte rechts, 3HE, Nutzbreite 28TE

    3 Höheneinheiten
 Bestellnummer
 6 Höheneinheiten
 Bestellnummer
Standard Ausführung
rechts

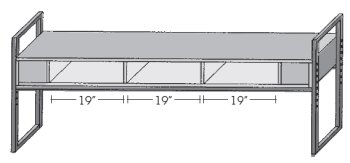

AS 3205
AS 3205 SC
AS 3215
AS 3215 SC
Einsatzplatte 1 x rechts 2 x rechts
Nutzbreite 28TE 28TE
zusätzlich links:
Einsatzplatte
1 x links 2 x links
Nutzbreite 28TE 28TE

Einsatzplatte rechts, 3HE, Nutzbreite 28TE zusätzlich: Einsatzplatte links, 3HE, Nutzbreite 28TE

    3 Höheneinheiten
 Bestellnummer
 6 Höheneinheiten
 Bestellnummer
Standard Ausführung
rechts
AW 3220
AW 3220 SC
AW 3221
AW 3221 SC
Einsatzplatte 19” 3HE    19” 6HE
Baugruppe 1 x 19”    2 x 19” 3HE

Eckaufbau passend zur Korpushöhe 3HE Eckaufbauten passend zur Korpushöhe 6HE

Geräteaufbauten AB



Aufbauten AB
Aufbau direkt auf Tisch, Nutzhöhe im Korpus wahlweise 6HE oder 9HE. Einsatzplatten aussen in Abhängigkeit von der Aufbaubreite, Rasterhöhe der Einsatzplatten stets 3HE. Bestückung mit Energieversorgungskomponenten nach Wahl des Nutzers in Bauform DH.

6HE
9HE


    3 Höheneinheiten
 Bestellnummer
 6 Höheneinheiten
 Bestellnummer
Standard Ausführung
rechts

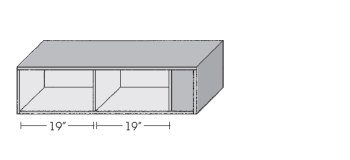

AB 3232
AB 3232 SC
AB 3242
AB 3242 SC
Einsatzplatte 2 x rechts 3 x rechts
Nutzbreite 20TE 20TE

Einsatzplatte rechts, 3HE, Nutzbreite 10TE

    3 Höheneinheiten
 Bestellnummer
 6 Höheneinheiten
 Bestellnummer
Standard Ausführung
rechts
AB 3233
AB 3233 SC
AB 3243
AB 3243 SC
Einsatzplatte 2 x rechts 3 x rechts
Nutzbreite 44TE 44TE
zusätzlich links:
Einsatzplatte
2 x links 3 x links
Nutzbreite 44TE 44TE

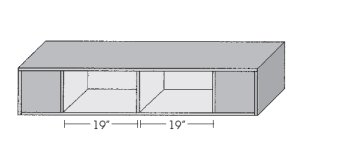

Einsatzplatte rechts und links, Nutzbreite 2 x 39 TE

    3 Höheneinheiten
 Bestellnummer
 6 Höheneinheiten
 Bestellnummer
Standard Ausführung
rechts

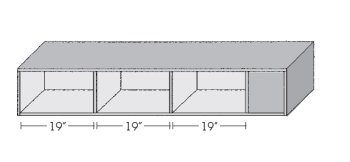

AS 3234
AS 3234 SC
AS 3244
AS 3244 SC
Einsatzplatte 2 x rechts 3 x rechts
Nutzbreite 38TE 38TE

Einsatzplatte rechts, 3HE, Nutzbreite 28TE

    3 Höheneinheiten
 Bestellnummer
 6 Höheneinheiten
 Bestellnummer
Standard Ausführung
rechts

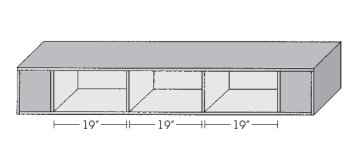

AS 3235
AS 3235 SC
AS 3245
AS 3245 SC
Einsatzplatte 2 x rechts 3 x rechts
Nutzbreite 33TE 33TE
zusätzlich links:
Einsatzplatte
2 x links 3 x links
Nutzbreite 33TE 33TE

Einsatzplatte rechts, 3HE, Nutzbreite 28TE zusätzlich: Einsatzplatte links, 3HE, Nutzbreite 28TE

    3 Höheneinheiten
 Bestellnummer
 6 Höheneinheiten
 Bestellnummer
Standard Ausführung
rechts
AW 3250
AW 3250 SC
AW 3251
AW 3251 SC
Einsatzplatte 19” 6HE
2 x 19”


19” 3HE
19” 6HE und
19”


19” 3HE
Baugruppe 19” 6HE
2 x 19”


19” 3HE
3 x 19” 3HE

Eckaufbau passend zur Korpushöhe 3HE Eckaufbauten passend zur Korpushöhe 6HE
