Ergonomic Duo Das Baukastenprinzip
Übersicht Ergonomic-ProgrammErgonomic MonoErgonomic DuoErgonomic Duo ZubehörZubehör für beide SystemeElektrifizierungGelenkauslegerUniverselle GreifschalenErgonomische Greifschalen/-zungenLagerbehälter

Die Montage grösserer Baugruppen verlangt grosszügig dimensionierte Arbeitsflächen.

Die Greifräume erweitern sich, da solche Arbeiten meist im Stehen ausgeführt werden.

Ergonomic Duo ist in drei Baubreiten lieferbar, wobei das Achsmass (Abstand Zentralstange - Zentralstange) so gewählt ist, dass dazwischen Ablagetablare der Breiten 620 mm, 920 mm und 1220 mm montiert werden können. Diese Breiten decken sich mit den Rastermassen der Euro-Lagerkästen 300 x 400 mm oder 400 x 600 mm.

Bitte beachten Sie bei der Tiefe Ihres Tisches, dass maximale Tiefen von 900 mm für das Arbeiten im Sitzen sinnvoll sind, Steharbeitsplätze können Tischtiefen bis 1000 mm haben.

Ergonomic Duo

Grundeinheit mit Zubehör Gerätewagen Elektro

Bestelldaten Grundeinheit:

 Achsmass  Bestellnummer
675 mm MD 9040
975 mm MD 9044
1275 mm MD 9048

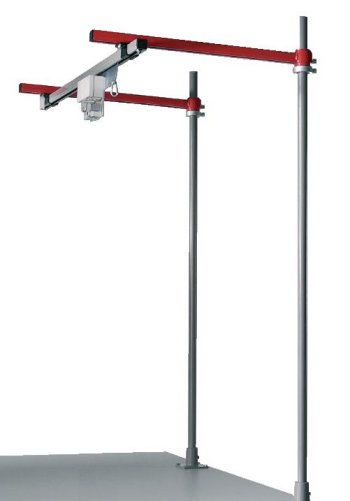

Grundeinheit

Ergonomic Duo

Für grosse Arbeitsflächen zur Montage sperriger, langer Komponenten.

Lieferumfang:

  • Zwei Zentralstangen mit Montagematerial
  • Zwei mal oberer Ausleger inklusive Stellringe zur Befestigung an den Zentralstangen
  • Eine Laufschiene an den oberen Auslegern mit Endanschlägen.
Erhältliche Einheiten
  • Breite: 620 mm; Achsmass: 675 mm
  • Breite: 920 mm; Achsmass: 975 mm
  • Breite: 1220 mm; Achsmass: 1275 mm
Gerätewagen Elektro

Gerätewagen auf Kugellagern in Laufschiene geführt. Zwei Karabiner für Werkzeuge vorhanden. Zusätzlich ist eine Doppel Steckdose eingebaut inklusive Zugentlastung für die Anschlusskabel.

Gerätewagen Elektro

Gerätewagen Elektro

Gerätewagen Druckluft

Gerätewagen auf Kugellagern in Laufschiene geführt. Zwei Karabiner für Werkzeuge vorhanden. Dank dem Druckluft T-Verteiler mit zwei G ¼ Zoll Anschlüssen, können Druckluftgeräte angeschlossen werden.

Gerätewagen Druckluft

Gerätewagen Druckluft


Empfehlung 1

Grundeinheit wie oben beschrieben, zusätzlich ein Gerätewagen Elektro und an der Zahnstange montiert:

Ergonomic Duo
  • Ein Pinbrett
  • Zwei Einhängeschienen mit sechs Greifschalen
  • Einem Werkzeughalter
  • Zwei Steckdosen
  • Ein neigbares Ablagetablar

Die Empfehlung 1 ist erhältlich in zwei unterschiedlichen Varianten. Eine Variante ist mit dem Gerätewagen Elektro ausgerüstet, die andere Variante mit dem Gerätewagen Druckluft.

Bestelldaten:

 Achsmass  Bestellnummer
 ELEKTRO
 Bestellnummer
 DRUCKLUFT
675 mm VD 9850 VD 9851
975 mm VD 9854 VD 9855
1275 mm VD 9858 VD 9859

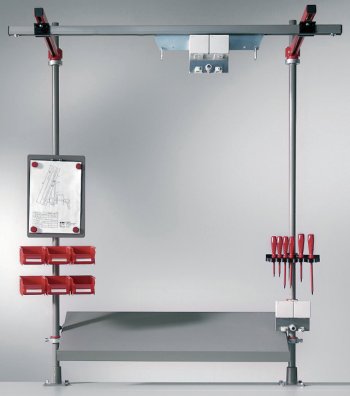

Empfehlung 1

Ergonomic Duo mit Zubehör an den Zentralstangen


Empfehlung 2

Ergonomic Duo
  • Ein Pinbrett
  • Zwei Einhängeschienen mit sechs Greifschalen
  • Einem Werkzeughalter
  • Zwei Steckdosen
  • Ein neigbares Ablagetablar
  • Eine Arbeitsplatzleuchte
  • Eine Geräteablage
  • Zwei Gelenkausleger mit je
  • Zweimal neun Greifschalen und einer weiteren
  • Kleingeräteauflage
  • Eine Einhängeschiene mit je nach Baubreite
  • 8, 11 oder 14 Greifschalen.

Bestelldaten:
 Achsmass  Bestellnummer
 ELEKTRO
 Bestellnummer
 DRUCKLUFT
675 mm VD 9860 VD 9861
975 mm VD 9864 VD 9865
1275 mm VD 9868 VD 9869
Empfehlung 2

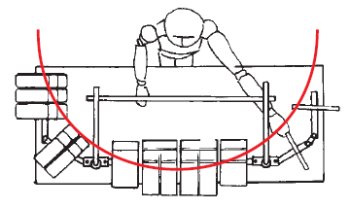

Greifraum bei einem Ergonomic Duo Arbeitsplatz.

Greifraum von oben betrachtet


Beleuchtung

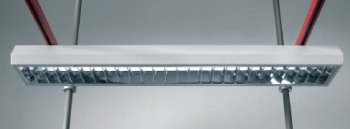

Langfeldleuchte

Hochwertige, verspiegelte Parabolraster sind bei diesen Leuchten in den Reflektor eingebaut und begrenzen den Lichtaustrittswinkel. Lästige Direkt- und Reflexblendungen werden damit vermieden. Die Langfeldleuchte ist sowohl in der Höhe als auch in der Neigung variabel einstellbar. Der Leuchtenkörper lässt sich um die Längsachse schwenken. Der Lieferumfang versteht sich komplett mit zwei mal 24 Watt Dulux-D-Leuchtstoffröhren, Befestigungsadapter, Stellring und Anschlusskabel.

Langfeldleuchte

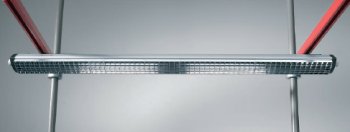

Arbeitsplatzleuchte

Arbeitsplatzleuchte, Höhe an der Zentralstange einstellbar, Spiegelraster. Lieferumfang mit 36 Watt Leuchtstoffröhre, Befestigungsadapter und Anschlusskabel.

Bestelldaten:
    Bestellnummer
Langfeldleuchte LA 9063
Arbeitsplatzleuchte LB 9065
Arbeitsplatzleuchte
