Ergonomic Duo Spezifisches Zubehör
Übersicht Ergonomic-ProgrammErgonomic MonoErgonomic DuoErgonomic Duo ZubehörZubehör für beide SystemeElektrifizierungGelenkauslegerUniverselle GreifschalenErgonomische Greifschalen/-zungenLagerbehälter

In Abhängigkeit vom Abstand der Zentralstangen hat das Ablagetablar eine Breite von 620 mm, 920 mm oder 1220 mm, abgestimmt auf die gebräuchlichen Euro-Norm Behälter.
Die Tiefe des Ablagetablars beträgt einheitlich 375 mm. Die Neigung lässt sich von 0° bis 25° variablel einstellen, eine Aufkantung vorne sichert die Behälter.

Bestelldaten Ablagetablar geneigt:

 Achsmass  Nutzbreite  Bestellnummer
675 mm 620 mm DA 9070
975 mm 920 mm DA 9074
1275 mm 1220 mm DA 9078

Bei spiegelbildlicher verdrehter Montage ist die Aufkantung hinten und schützt Geräte vor dem Herabfallen

Ablagetablar geneigt




Varianten

Ablagetablar geneigt, Aufkantung vorne ist eine Variante. Eine andere Variante ist das Ablagetablar waagrecht, Aufkantung hinten. Dazu können Euro Norm Behälter geordert werden.

Bestelldaten für Euronorm Behälter:

 Grösse  Bestellnummer
200 x 300 x 120 mm KE 9940
200 x 300 x 170 mm KE 9941
300 x 400 x 120 mm KE 9944
300 x 400 x 170 mm KE 9945
Euro-Normbehälter auf Ablagetablar

Euronormbehälter sind in vier verschiedenen Varianten erhältlich, weitere Informationen unter folgendem Link: Lagerbehälter

Detail Nutzung Ablagetablar für Geräte

Wird das Ablagetablar zum Beispiel für Geräte genutzt, kann es spiegelbildlich montiert werden, die Aufkantung ist dann hinten.

Bestelldaten Ablagetablar waagrecht:

 Achsmass  Nutzbreite  Bestellnummer
675 mm 620 mm DA 9071
975 mm 920 mm DA 9075
1275 mm 1220 mm DA 9079
geneigte Fläche   waagrechte Ablagefläche

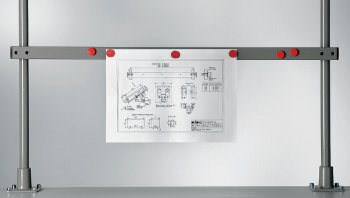

Stahlquertraverse als Pinleiste für Montagepläne

Grossformatige Montagepläne, Bestückungslisten und Notizen finden ihren übersichtlichen und sicheren Platz im direkten Sichtfeld.

Sechs Haftmagnete halten die Vorlagen auf der pulverbeschichteten Pinleiste fest. Die Höhe der Pinleiste ist über die Stellringe variabel einstellbar.

Bestelldaten:

 Achsmass  Bestellnummer
675 mm PL 9090
975 mm PL 9091
1275 mm PL 9092
Pinleiste

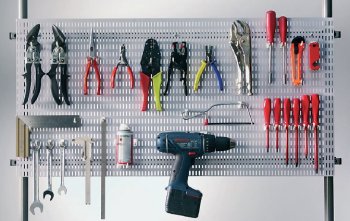

Lochwand für Werkzeuge und Zubehör

Lochplatten sind ein Hilfsmittel zur übersichtlichen Aufbewahrung von Werkzeug. Die Platte hat ein Format von 1000 mal 500 mm (B x H) und wird über Quertraversen/Stellringe an den Zentralstangen von Ergonomic Duo befestigt. Alle Haken verriegeln und können nicht herausfallen. Belastung maximal 8 kg pr Haken.

Bestelldaten:

 Achsmass  Bestellnummer
675 mm WL 9067
975 mm WL 9068
1275 mm WL 9069
Lochwand

Hacken

Im Sortiment sind Haken mit einer Länge von 24, 40, 70 und 110 mm erhältlich.

Bestelldaten:

 Länge Haken  Bestellnummer
L = 24 mm WH 9960
L = 40 mm WH 9961
L = 70 mm WH 9962
L = 110 mm WH 9963
Edelstahl
L = 40 mm
WH 9964
Edelstahl
L = 100 mm
WH 9965
Zwei Haken für
Bohrmaschine
WH 9966
Hacken

Aufnahme von Vario Greifbehältern

Die praktischen Vario-Greifbehälter werden mit Adaptern an Quertraversen oder Gelenkauslegern im unmittelbaren Greifbereich platziert. Die Vario-Greifbehälter bestehen aus Materialschacht, Greifzunge und Einfüllstutzen. Die Vario-Greifbehälter sind in drei Grössen erhältlich.

Bestelldaten:

 Grösse  Bestellnummer
90 x 45 x 333 mm GV 9970
90 x 90 x 375 mm GV 9971
180 x 90 x 375 mm GV 9973
Vario Greifbehälter

Der Adapter erlaubt sowohl die Drehung als auch die Neigung der Vario-Greifbehälter um eine möglichst ergonomische Entnahme des Schüttgutes zu erreichen. Der Adapter ist für die 90mm und/oder 180mm breiten Behälter ausgelegt und bietet auf zwei unabhängig voneinander neigbaren Montageplatten die Möglichkeit der Befestigung von einem breiten oder von zwei schmalen Behältern.

Quertraverse mit Bohrungen für die Adaptermontage zur höhenvariablen Befestigung mittels Stellringen.

Bestelldaten:

    Bestellnummer
Adapter GA 9099

Adapter für Vario Greifbehälter

Detailansicht des Adapters
