Ergonomic Die Gelenkausleger
Übersicht Ergonomic-ProgrammErgonomic MonoErgonomic DuoErgonomic Duo ZubehörZubehör für beide SystemeElektrifizierungGelenkauslegerUniverselle GreifschalenErgonomische Greifschalen/-zungenLagerbehälter

Gelenkausleger

Die Gelenkausleger werden an der Zentralstange von MONO oder an den Zentralstangen von DUO montiert.
Auf den Benutzer eingestellt, führen sie Greifschalen, Werkzeuge oder Ablagen in den Greifbereich.

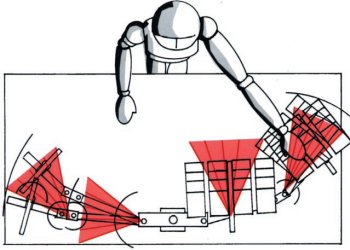

Greifraum Ansicht Gelenkausleger

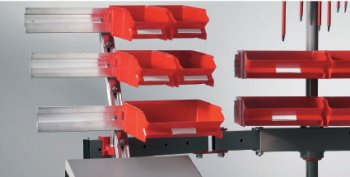

Adapterschienen auf dem Gelenkausleger befestigt


Gelenkausleger für Ergonomic Mono und Duo

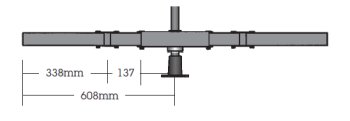

Doppel-Gelenkausleger Mono

kurz - lang mit Montagematerial

Bestelldaten

    Bestellnummer
Doppel-Gelenkausleger
inklusive Montagematerial
GM 9010
Doppel-Gelenkausleger

Doppel-Gelenkausleger Mono

lang - lang mit Montagematerial

Bestelldaten

    Bestellnummer
Doppel-Gelenkausleger
inklusive Montagematerial
GM 9015
Doppelgelenkausleger, lang

Gelenkausleger Duo

Gelenkausleger Duo links
mit Montagematerial zur Befestigung an der linken Zentralstange

Gelenkausleger Duo rechts
mit Montagematerial zur Befestigung an der rechten Zentralstange

Bestelldaten

    Bestellnummer
Gelenksausleger links GD 9060
Gelenksausleger rechts GD 9061
Gelenkausleger Duo, links, rechts

Die Ausrüstung der Gelenkausleger

Adapterhalter

Gelenkausleger
Kipphebel-Befestigungsschraube
Drehgelenk
Adapterschiene
Adapterstück
Nutenstein/Stellschraube
Einhängeschiene
Greifschale

Ausrüstung der Gelenkausleger

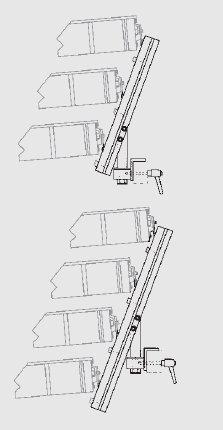

Adapterschienen sind die Verbindung zwischen den Einhängeschienen bzw. Greifschalen und dem Auslegersystem. Jede Schiene ist mit einem Drehgelenk ausgerüstet. Nach dem Bestücken mit Greifschalen und Zubehör wird der Ausleger auf den individuellen Greifbereich eingestellt. Bei der kurzen Schiene bleibt ein Freiraum zwischen Unterkante und Tischplatte, die lange Schiene führt die Greifschalen bis auf die Tischplatte.


Adapterschiene

Adapterschiene kurze Ausführung

geneigt, drehbar, zur Aufnahme von bis zu 3 Reihen Greifschalen.

Bestelldaten

 Adapterschiene  Bestellnummer
kurze Ausführung AR 9130

Adapterschiene lange Ausführung

geneigt, drehbar, zur Aufnahme von bis zu 4 Reihen Greifschalen.

Bestelldaten

    Bestellnummer
Doppel-Gelenkausleger
inklusive Montagematerial
AR 9135
Adapterschiene
