Ergonomic - Mono und Duo
Universelle Greifschalen
Übersicht Ergonomic-ProgrammErgonomic MonoErgonomic DuoErgonomic Duo ZubehörZubehör für beide SystemeElektrifizierungGelenkauslegerUniverselle GreifschalenErgonomische Greifschalen/-zungenLagerbehälter

Greifschalen

Bei der Adaption von Greifschalen oder Lagerbehältern zeigt sich einer der grossen Vorzüge des Systems ERGONOMIC. Mittels der von uns entwickelten Einhängeschiene bzw. handelsüblicher Wandmontagebleche lassen sich die Greifschalen aller Hersteller am System ERGONOMIC adaptieren. Auf dieser Seite stellen wir die TRESTON Greifschalen vor.

Befestigung am Gelenkausleger (MONO und DUO)
Die Schienen zum Einhängen der Greifschalen werden über Adapterstücke mit der Adapterschiene verbunden.
Befestigung an der Zentralstange (MONO und DUO) Über einen Stellring ist die Einhängeschiene mit der Zentralstange verbunden.
Die Höhe lässt sich frei einstellen
Befestigung zwischen den Zentralstangen (DUO). Zwei Stellringe verbinden die Einhängeschienen mit den Zentralstangen. Die Zahl der Greifschalen ist abhängig vom Achsmass.

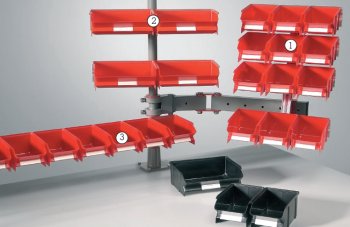

TRESTON Greifschalen Sortiment

TRESTON Greifschalen Sortiment

Die Greifschalen von TRESTON sind innen gerundet, Teile lassen sich leicht entnehmen. Die Schalen sind leicht zu reinigen, Beschriftungsstreifen gehören zum Lieferumfang.
Treston Greifschalen

Bestelldaten

 Bezeichnung  Grösse
 B x H x T
 Bestellnummer
 rot
 Bestellnummer
 ESD schwarz
Greifschale schmal 99 x 160 x 70 mm    GT 9900    GT 9900 SC
Greifschale breit 198 x 160 x 70 mm    GT 9902    GT 9902 SC

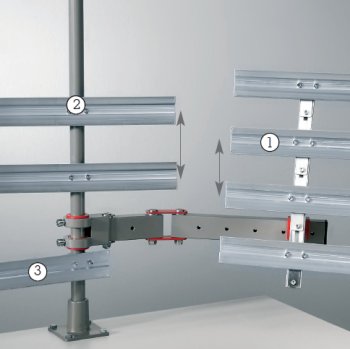

Einhängeschienen

Bestelldaten

Einhängeschienen an dem Gelenkausleger oder
an der Zentralstange.

 Schienenmass  ① Gelenkausleger
 Bestellnummer
 ② Zentralstange
 Bestellnummer
Befestigung Adapterstück über Stellring
Länge 200 mm PA 9100 PA 9101
Länge 300 mm PA 9103 PA 9104
Länge 400 mm PA 9106 PA 9107

Einhängeschienen zwischen den Zentralstangen, Befestigung über zwei Stellringe. Diese Option ist nur möglich bei Ergonomic Duo.

 Achsmass  675 mm  975 mm  1275 mm
Schienenmass 800 mm 1100 mm 1400 mm
Bestellnummer DP 9080 DP 9081 DP 9082

Mit Treston-Produkten in etwa baugleich und daher mit demselben Schienenprofil verwendbar sind:

 Produkt  Baugrösse
Bartels TC2 100 x 165 x 75 mm
Bartels TC3 150 x 240 x 130 mm
Bito 1610 102 x 165 x 75 mm
Bito SK 2311 150 x 230 x 125 mm
La-Ka-Pe Nr. LK 4 SP 105 x 160 x 75 mm
La-Ka-Pe Nr. LK 5 SP 100 x 95 x 50 mm
Raaco Nr. 2-80 125 x 130 x 50 mm
Raaco Nr. 3-160 125 x 170 x 75 mm
Raaco Nr. 4-280 125 x 225 x 100 mm
Einhängeschienen

Der Abstand von Einhängeschiene zu Einhängeschiene ist frei wählbar.


ESD - Ausführung

Zur Gestaltung leitfähiger ERGONOMIC-Montageaufsätze benötigen Sie die leitfähigen Greifschalen (Bestell-Nr. mit Endung SC) und unser ESD Erdungspaket.

Die Verbindungselemente garantieren dann eine durchgängige Leitfähigkeit aller ERGONOMICKomponenten. Über die mitgelieferte Verbindungsleitung erden Sie auf den ESD-Tisch oder über einen zusätzlichen Erdungsbaustein direkt auf eine Steckdose.

ESD Erdungspaket bestehend aus einer Verbindungsleitung von 300 mm Länge und verschiedenen Verbindungselementen.
Zusätzlich bieten wir die Erdungsbausteine auch einzeln an.

Bestelldaten

 Artikel  Bestellnummer
ESD Erdungspaket EP 9160 SC
Erdungsbaustein EB 5700 SC

ESD Ausführung

Abbildung ESD-Erdungspaket
