Ergonomic Ergonomische Greifschalen/-zungen
Übersicht Ergonomic-ProgrammErgonomic MonoErgonomic DuoErgonomic Duo ZubehörZubehör für beide SystemeElektrifizierungGelenkauslegerUniverselle GreifschalenErgonomische Greifschalen/-zungenLagerbehälter

Ergonomische Greifschalen und Greifzungen

Diese Greifschalen und die Greifzungen zum Vereinzeln sind wohl unter ergonomischen Gesichtspunkten das Optimum dessen, was auf dem Markt angeboten wird.
Unterschiedliche Baubreiten, Bautiefen und Bauhöhen erlauben zudem eine feine Differenzierung nach der Grösse der Bauteile.

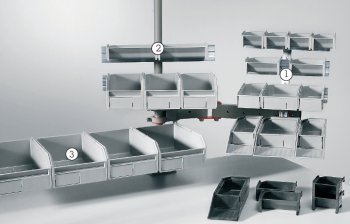

Befestigung am Gelenkausleger (MONO und DUO)
Die Schienen zum Einhängen der Greifschalen werden über Adapterstücke mit der Adapterschiene verbunden. Der Abstand von Einhängeschiene zu Einhängeschiene ist frei wählbar.
Befestigung an der Zentralstange (MONO und DUO)
Über einen Stellring ist die Einhängeschiene mit der Zentralstange verbunden. Die Höhe lässt sich frei einstellen.
Befestigung zwischen den Zentralstangen (DUO).
Zwei Stellringe verbinden die Einhängeschienen mit den Zentralstangen. Die Zahl der Greifschalen ist abhängig vom Achsmass.

Ergonomische Greifschalen

Bosch Greifschalen und Greifzungen

Bosch Greifschalen und Greifzungen

Bestelldaten

 Bezeichnung  Grösse
 B x H x T
 Bestellnummer
 grau
 Bestellnummer
 ESD, schwarz
Greifschale S-08 82 x 86 x 50 mm    GB 9920    GB 9920 SC
Greifschale S-12 123 x 86 x 50 mm    GB 9922    GB 9922 SC
Greifschale S-17 173 x 86 x 50 mm    GB 9924    GB 9924 SC
Greifschale 0805 82 x 173 x 50 mm    GB 9926    GB 9926 SC
Greifschale 1205 123 x 173 x 50 mm    GB 9928    GB 9928 SC
Greifzunge Z-08 90 x 277 x 54 mm    GB 9930    GB 9930 SC
Greifzunge Z-12 131 x 277 x 54 mm    GB 9932    GB 9932 SC
Greifschale 1210 123 x 173 x 100 mm    GB 9935    GB 9935 SC
Greifschale 1710 173 x 245 x 100 mm    GB 9937    GB 9937 SC

Einhängeschienen

Bestelldaten

Einhängeschienen an dem Gelenkausleger oder
an der Zentralstange.

 Schienenmass  ① Gelenkausleger
 Bestellnummer
 ② Zentralstange
 Bestellnummer
Befestigung Adapterstück über Stellring
Länge 200 mm PA 9100 BO PA 9101 BO
Länge 300 mm PA 9103 BO PA 9104 BO
Länge 400 mm PA 9106 BO PA 9107 BO

Einhängeschienen zwischen den Zentralstangen, Befestigung über zwei Stellringe. Diese Option ist nur möglich bei Ergonomic Duo.

 Achsmass  675 mm  975 mm  1275 mm
Schienenmass 800 mm 1100 mm 1400 mm
Bestellnummer  DP 9080 BO   DP 9081 BO   DP 9082 BO

Eine zeitsparende und durchdachte Ergänzung der Greifschalen sind die in zwei Grössen angebotenen Greifzungen. In sie schüttet der Anwender aus der Greifschale eine kleinere Menge von Montageteilen, die er danach einzeln viel leichter und schneller greifen kann. Die Greifzungen können genauso wie die Greifschalen befestigt werden, die Greifschalen rasten passgenau in die Greifzungen ein.

Einzelne Greifschale
