Einleitung

Statische Elektrizität, wie sie durch Reibung oder Influenz entsteht, entlädt sich bei Berührungen. Das kann zu Schäden an Personen oder empfindlichen Bauteilen führen. Durch eine Kette von Massnahmen wird diese Gefahr gebannt.

Weitere Informationen finden Sie unter folgendem Link: ESD Schutz für Arbeitsplätze


ESD-Schutz am Arbeitsplatz

Bei der Bestellung eines Tisches in der Ausführung SC ist dieser Tisch serienmässig mit

4 Druckknöpfen DK 10 und einem
gelben Hinweisschild ausgestattet.
Zur Ausrüstung eines ESD-Arbeitsplatzes benötigen Sie die weiteren Komponenten:
Erdungsbaustein zur Erdung über Schukosteckdose. Anschluss: 3 x Druckknopf DK 10 über Widerstand 1MΩ.
Verbindungsleitung
Anschluss: Druckknopf DK 10/ Druckknopf DK10 Länge 2000mm

Handgelenkband aus Spezialgewebe, einstellbar. Anschluss: Druckknopf DK4 zum Spiralkabel
Spiralkabel Anschluss: Druckknopf DK4 zum Handgelenkband, Druckknopf DK10 zum Tischgestell/Tischmatte mit Sicherheitswiderstand zum Personenschutz

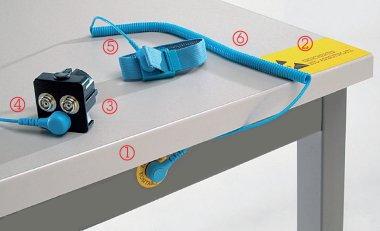

Ausstattung Tisch  mit ESD Schutz



Bestelldaten

Erdungsbaustein zur Erdung des gesamten Arbeitsplatzes und weiterer Komponenten über Steckdose.

Anschluss: 3 x Druckknopf DK 10 über Widerstand 1MΩ.
    Bestellnummer
Erdungsbaustein EB 5700 SC
Erdungsbaustein

Verbindungsleitung von Tisch zu Tisch oder zum Erdungsbaustein.

Anschluss: Druckknopf DK 10/ Druckknopf DK10 Länge 2000mm.
    Bestellnummer
Verbindungsleitung VL 5703 SC
Verbindungsleitung

Handgelenkband aus elastischem, antiallergischem Spezialgewebe, einstellbar.

Anschluss: Druckknopf DK4 zum Spiralkabel.
    Bestellnummer
Handgelenkband HB 5706 SC
Handgelenkband

Spiralkabel mit Sicherheitswiderstand 1MΩ nach DIN EN 015/1 zum Personenschutz.

Anschluss: Druckknopf DK4 zum Handgelenkband, Druckknopf DK10 zum Tischgestell/Tischmatte mit Sicherheitswiderstand zum Personenschutz.
    Bestellnummer
Spiralkabel SK 5708 SC
Spiralkabel

Tischmatte
Tischmatte aus pflegeleichtem, abrieb- und temperaturbeständigem Synthesekautschuk (lötzinn- und weitgehend lötkolbenbeständig), Ecken gerundet.

Materialstärke: 2mm, Rückseite mit hochleitfähigem, rutschfestem Unterzug zur sicheren Erdung
Material: Synthesekautschuk (Materialstärke 2mm) Rückseite mit hochleitfähigem, rutschfestem Unterzug zur sicheren Erdung.
Farbe: Platingrau, ähnlich RAL 7036
Anschluss: 2 x Druckknopf DK 10

 Format (B x T)  Bestellnummer
600 x 400 mm TM 5710 SC
800 x 600 mm TM 5712 SC
1200 x 600 mm TM 5714 SC
Tischmatte

Bodenmatte
Hochbelastbare, leitfähige Fussbodenmatte, bestehend aus einem Kautschuk-Verbundbelag mit permanent leitfähiger Rückenbeschichtung, die punktweise an die Oberfläche durchtritt. Die Rückseite ist ungeschliffen, dadurch ergeben sich gute Liegeeigenschaften ohne Wellenbildung (stuhlrollengeeignet) oder hochstehende Ecken (Ecken zudem gerundet).
Material: Synthesekautschuk (Materialstärke 3mm) mit hochleitfähigem Unterzug, punktweise durchtretend.
Farbe: Platingrau, ähnlich RAL 7036
Anschluss: 2 x Druckknopf DK 10

 Format (B x T)  Bestellnummer
1500 x 1200 mm BM 5715 SC
2000 x 1200 mm BM 5717 SC
Bodenmatte

ESD-Tischplatten
ESD-Tischplatten basieren auf einer volumenleitfähigen Feinspanplatte, die mit leitfähigem Schichtstoff in der Farbe lichtgrau (ählich RAL 7035) belegt ist.

Technische Datenblätter zu den Materialien stellen wir gerne zur Verfügung. ESD-Tischplatten, Ütersicht Standardformate:

 Breite  Bestellnummer
 Tiefe 800mm
 Bestellnummer
 Tiefe 900mm
 Bestellnummer
 Tiefe 1000mm
1000mm LT 1601 SC LT 1611 SC LT 1621 SC
1200mm LT 1602 SC LT 1612 SC LT 1622 SC
1600mm LT 1603 SC LT 1613 SC LT 1623 SC
1800mm LT 1604 SC LT 1614 SC LT 1624 SC
2000mm LT 1605 SC LT 1615 SC LT 1625 SC

Wir liefern auch ESD-Tischplatten nach Ihren Massvorgaben zur Nachrüstung vorhandener Tische. Bitte fragen Sie an.

ESD-Tischplatten
