Die Konstruktion der Ableitsysteme
EinleitungBestellinformationenKonstruktionsinformationenTischunterschränke und RollcontainerTransportwagen, Aufbauten, SchränkeNachrüstlösungen

Problemstellung

Auf den folgenden drei Seiten stellen wir die verschiedenen Ableitsysteme und konstruktiven Feinheiten zu allen wesentlichen Möbelgruppen unserer Einrichtungssysteme vor.
Bitte beachten Sie:

  • In den Katalogkaptieln VISION, BASIS sowie SCHRÄNKE und ZUBEHÖR finden Sie die eigentlichen ESD-Artikel in allen Bauformen und Baugrössen.
    Gekennzeichnet sind ESD-Artikel einheitlich durch die der Bestell-Nr. nachgestellten Buchstabenkombination SC.
  • Zu den einzelnen ESD-Materialien, wie leitfähiger Schichtstoff oder volumenleitfähige Spanplatten, übersenden wir auf Wunsch gerne separate technische Datenblätter.
  • ESD-spezifische Artikel zur Erdung von Personen oder Einrichtungskomponenten wie Handgelenkbänder, Erdungsbausteine, Tisch- und Baumatten finden Sie ab Seite 6 in diesem Kapitel.
  • ESD-Einrichtungen sind kostenaufwendiger als konventionelle Einrichtungen. Um auch der Kostenseite Rechnung zu tragen, unterscheiden wir bei der Konzeption aller Möbelkomponenten in Oberflächen mit Erdungsfunktion und Oberflächen ohne Erdungsfunktion.

Oberflächen mit Erdungsfunktion sind in den folgenden Darstellungen rot unterlegt. Für solche Baukomponenten verwenden wir ausschließlich leitfähige Materialien mit streng definierten Widerstandswerten, die vor, während und nach der Fertigung einer steten Qualitätskontrolle unterliegen. Oberflächen/Bauelemente ohne Erdungsfunktion sind weitgehend aus Materialien mit antistatischem Verhalten hergestellt.


Widerstandswerte für ESD - Schutzzonen

Ableitwiderstand

 Minimum  Maximum  Erdungsfunktion
 0,75 MΩ 5 MΩ Erdungskabel allein
  35 MΩ Personenerdung¹
  1 GΩ Oberflächen mit Erdungsfunktion²
  1 TΩ Sonstige Oberflächen³

Spezifischer Durchgangswiderstand

 Minimum  Maximum  Erdungsfunktion
 10 Ωm 1 MΩm Oberflächen mit Erdungsfunktion²
  1 GΩm Sonstige Oberflächen³

Spezifischer Oberflächenwiderstand

 Minimum  Maximum  Erdungsfunktion
 10 kΩ 10 MΩ Handgelenkband
 0.75 MΩ 1 GΩ Oberflächen mit Erdungsfunktion²
  1 TΩ Sonstige Oberflächen³
¹ Personenerdung: Widerstand von Schuhen, gemessen über die Person; Widerstand von der Hand bis zum Druckknopf des Erdungskabels. ² Oberflächen mit Erdungsfunktion: Arbeitsplatzoberflächen, Tischplatten, Ablageflächen von Transportwagen, Schubkasten in Unterschränken, Ablageflächen von Aufbauten, Einlageböden in Schränken. ³ Oberflächen ohne Erdungsfunktion:
Gestelle, Korpus-Seitenteile, Rückwände und Konstruktionsteile, Schrank- und Aufbauseiten.

Labor- und Arbeitstische

Der Tisch ist das Kernstück jeder Einrichtung, die Tischplatte als zentrale Arbeitsfläche wichtigstes Element für den ESD-Schutz. Über den Tisch erfolgt die Erdung von Personen und die Erdung des gesamten Arbeitsplatzes, definiert über einen Erdungsbaustein, nicht über den Fußboden.

Labor und Arbeitstische


Erdungskontaktpunkte

Erdungskontaktpunkte sind links und rechts an der vorderen Querzarge angebracht, um Unterschrankbreite nach innen gesetzt. Sie dienen zum Anschluss eines Handgelenkbands über Spiralkabel an die Erdung. Das Handgelenkband ist mit einem Sicherheitswiderstand zum Personenschutz ausgestattet.

Erdungskontaktpunkt   Handgelenkband

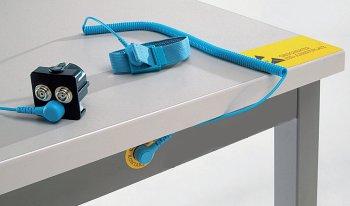

Erdungs-Kontaktpunkt und Handgelenkband

Erdungskontaktpunkte zur Erdung des gesamten Arbeitsplatzes mittels Verbindungsleitung auf einen Erdungsbaustein und zur Verknüpfung mit weiteren Arbeitsplätzen, mit Verbindungsleitung. Verbindungsleitung   Erdungsbaustein

Verbindungskabel und Erdungsbaustein

Die Tischplatte basiert auf einer volumenleitfähigen Feinspanplatte, belegt mit leitfähigem Schichtstoff. Dieser ist hitzebeständig, hoch kratzfest, beständig gegenüber vielen Chemikalien, leicht strukturiert, um Spiegelungen und Blendungen zu vermeiden und in hellen, freundlichen Tönen verfügbar. Jeder ESD-Tisch ist mit einem Warnschild im Format 60 x 120mm gezeichnet.



Bestellinformationen zu den ESD- Einzelteilen finden Sie unter diesem Link: ESD Bausteine
Tischplatte   Warnschild

Tischplatte und Warnschild
