TYPEN SYSTEM


Typenübersicht

Vier Grundtypen für verschiedene Breiten und Gewichtsklassen.

DER DYNAMISCHE Bis 80kg
Mechanisch-pneumatische Höhenverstellung, manuelle Schwenkvorrichtung.

Ab einem Gewicht von 20 kg sind eine oder zwei Gasdruckfedern zur Gewichtskompension erforderlich.

Breiten:
1000mm, 1200mm und 1600mm.
DER UNIVERSELLE Bis 120kg
Die Schwenkvorrichtung entspricht dem Basistyp.
Die Höhenverstellung erfolgt elektrisch. Die elektrische Ausführung empfiehlt sich bei häufig wechselnden Lasten.

Breiten:
1000mm, 1200mm und 1600mm.
DER KOMPAKTE Bis 200kg
Bei diesem Modelltyp sind sowohl Neigung als auch Höhenverstellung elektrisch zu bedienen.

Die starken Motoren sind für Lasten bis 200kg ausgelegt. In jeder Stellung ist die Arbeitsfläche sicher arretiert und voll belastbar. Zu empfehlen bei schweren Schaltschränken und häufig wechselnden Lasten.

Breiten:
1200mm, 1600mm und 1800mm.
DER KRAFTVOLLE Bis 400kg
Speziell für die Montage großer und sehr schwerer Lasten wurde dieser Typ konstruiert.

Gasdruckfedern unterstützen die beiden Hubmotoren.

Breiten:
1600mm, 1800mm, 2000mm, 2200mm und 2400mm.

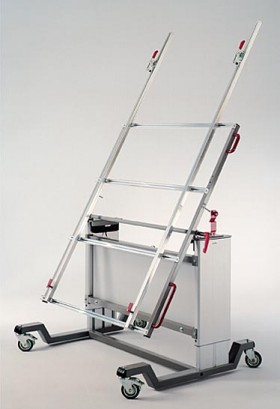

Der Dynamische Mechanisch-pneumatisch
bis 80 Kg


BASISEINHEIT
Grundgestell mit Schnellhöhenverstellung, schwenkbarem Aufsatzrahmen, mobil mit Rollen. Rahmenbreiten ca. 900mm, 1100mm und 1500mm.

Für Schaltschrankplatten bis zu ca. 80kg (mit Gasdruckfedern).



HÖHENVERSTELLUNG
Die Höhenverstellung wird unterstützt durch eine Zugfeder und bis zu zwei Gasdruckfedern. Das System rastet dabei in eine Zahnstange ein und ist in jeder Zwischenstellung mechanisch voll belastbar.

Die Änderung der Arbeitshöhe ist in sekundenschnelle vollzogen. Hubhöhe 450 mm. Verstellbereich 900mm bis 1350mm.

Breiten:

1000
1200
1600
1800
2000
2200
2400

GEWICHTSAUSGLEICH
Gasdruckfedern und eine Zugfeder zur Feineinstellung lassen das Werkstück federleicht werden.


SICHERHEIT

Zum Be- und Entladen wird das System in der untersten Stellung über einen Fanghaken gesichert. Auch eine mechanische Bearbeitung des Werkstückes in der Horizontalen ist mögli
ch.


GASDRUCKFEDER
In der Basisausführung ist der SCHMETTERLING für bis 20 kg schwere Gewichte ausgerüstet. Durch Gasdruckfedern kann die Zuladung bis ca. 80kg gesteigert werden.


MOBIL

100 mm Durchmesser haben die vier leichtläufigen Lenkrollen, zwei Lenkrollen sind mit Totalfeststellern ausgerüstet.

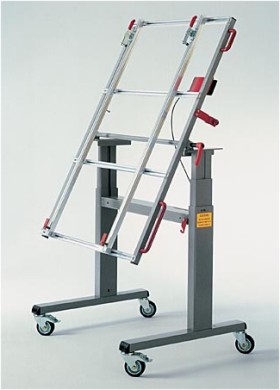

Der Universele Elektrische Höhenverstellung bis 120 Kg


BASISEINHEIT

Grundgestell mit Elektro- Höhenverstellung, schwenkbarem Aufsatzrahmen, mobil mit Rollen oder stationär mit Bodenausgleichsschrauben.
Schwenkrahmenbreiten ca. 900mm, 1100mm und 1500mm.

Die Abbildung zeigt den Rahmen mit verlängerten Längsprofilen für Schaltschrankplatten bis zu einer Höhe von ca. 2000mm.


HÖHENVERSTELLUNG

Bei einem Hub von 20 mm pro Sekunde können die Motoren bis zu 120 kg Last heben. Die elektrische Ausführung empfiehlt sich deshalb für mittelschwere Schalt schrank Grundplatten oder wechselnde Lasten, da eine Abstimmung auf die jeweilige Last, anders als beim mechanisch-pneumatischen SCHMETTERLING, nicht notwendig ist. Hubhöhe 400mm. Verstellbereich von 920mm bis 1320mm.

Breiten:

1000
1200
1600
1800
2000
2200
2400


GEWINKELTE- FUSSSCHIENEN
Durch gewinkelte Fussschienen wird die Grundhöhe um 105mm reduziert. Die niedrigste Höhe entspricht dann der eines normalen Arbeitstisches.


NEIGUNGS- VERSTELLUNG

Die Neigungsverstellung des Aufsatzrahmens erfolgt über eine Verstellachse mit doppelter Lamellenbremse. Dadurch ist der Aufsatzrahmen von horizontal 0° bis vertikal 90° schwenkbar.

Mit einem Stellhebel werden die Lamellenbremsen gelöst bzw. angezogen.

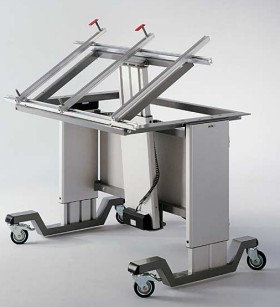

Der Kompakte Hohe und Neigung Elektrisch verstellbar bis 200 Kg


BASISEINHEIT
Das Grundkonzept dieser kompakten Einheit entspricht dem eines elektrisch höhenverstell-baren Tisches. Die Neigungsverstellung, 0-90° oder z. B. 0-75°, ebenfalls elektrisch, erfolgt um eine nach vorn verlagerte Drehachse, nicht um eine mittig zum Rahmen angeordnete Drehachse.

Vorzugsweise wird im Sitzen gearbeitet. Zwei auf dem Schwenkrahmen oben und unten quer angeordnete Aluminiumprofile gehören zur Grundausstattung.

Standardmäßig stehen die Baubreiten 1200, 1600 und 1800mm zur Verfügung. Die Gesamthöhe liegt bei 900mm und kann durch unterschiedlich lange senkrechte Adapterprofile modifiziert werden. Für Werkstücke bis zu 200kg.

Breiten:

1000
1200
1600
1800
2000
2200
2400

STEUERUNG
Über die beiden Taster betätigt der Monteur die stufenlose Höhen- und Neigungsverstellung. In jeder Position kann am Werkstück gearbeitet werden.

ZWEI BEISPIELE VON VIELEN:
Oft wünschen unsere Kunden betriebsspezifische Sonderlösungen. So haben wir beispielsweise einen pneumatisch bedienbaren Drehteller entwickelt, der hier adaptiert wurde. Oder wir haben diesen „SCHMETTERLING” zu einem höhenverstellbaren und neigbaren Schwerlast-Tisch umgerüstet.

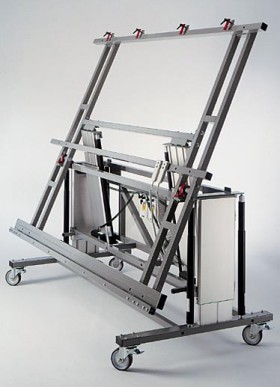

Der Kraftvolle Der Type für schwere Lasten bis 400 Kg


BASISEINHEIT
Großformatige Lasten bis 400kg (Netto-zuladung), bei extrem asymmetrischer Last-verteilung, können mit dieser Montagehilfe in die zur Bearbeitung ergonomisch optimale Position gebracht werden. 400mm Hub, elektromotorisch, unterstützt von Gasdruckfedern und eine elektromotorische Neigungsverstellung von 0-85° sind die Voraussetzung für das sichere Handling schwerer und schwerster Lasten.

SCHWERLAST SPEZIFISCH
Beim Anheben der Last haben die Elektromotoren keine Mühe. Gleichmäßig und sanft gleitet der belastete Schwenkrahmen nach oben.
Beim Neigen entstehen vor allem bei Schaltschrankplatten mit weit außerhalb der Drehachse angeordneten Lasten enorme Zug und Druckkräfte. Die dafür konzipierten Motoren schaffen auch dies. Im Einzelfall empfehlen wir, die Neigungsmotoren mit einer Gasdruckfeder zu unterstützen.

Breiten:

1000
1200
1600
1800
2000
2200
2400



Solide Lager gewährleisten die einwandfreie und ruhige Neigungsverstellung des gesamten Aufnahmerahmens.

Die Höhenverstellung wird unterstützt von zwei Gasdruckfedern pro Hubeinrichtung. Dadurch wurden die Elektromotoren geschont und die Verstellgeschwindigkeit erhöht. Die Gesamtlast, Platte und Aufnahmerahmen, liegt bei über einer halben Tonne!

Gesichert werden die Schaltschrankplatten über Spannvorrichtungen, die schwenkbaren Sicherungsplatten sind rot lackiert.

Auf Grund des hohen Gewichtes jeder einzelnen Platte war es notwendig die Montagevorrichtung unten mit einer Rollenbahn auszurüsten um die seitliche Entnahme der Platten sicherzustellen.
