Typenübersicht

Vier Grundtypen für verschiedene Breiten und Gewichtsklassen

DER DYNAMISCHE Bis 80kg
Mechanisch-pneumatische Höhenverstellung, manuelle Schwenkvorrichtung.

Ab einem Gewicht von 20 kg sind eine oder zwei Gasdruck-federn zur Gewichtskomp-ensation erforderlich.
DER UNIVERSELLE Bis 120kg
Die Schwenkvorrichtung entspricht dem Basistyp.

Die Höhenverstellung erfolgt elektrisch. Die elektrische Ausführung empfiehlt sich bei häufig wechselnden Lasten.
DER KOMPAKTE Bis 200kg
Bei diesem Modelltyp sind so-wohl Neigung als auch Höhenverstellung elektrisch zu bedienen.

Die starken Motoren sind für Lasten bis 200kg ausgelegt. In jeder Stellung ist die Arbeits-fläche sicher arretiert und voll belastbar. Zu empfehlen bei schweren Schaltschränken und häufig wechselnden Lasten.
DER KRAFTVOLLE Bis 400kg
Speziell für die Montage grosser und sehr schwerer Lasten wurde dieser Typ konstruiert.

Gasdruckfedern unterstützen die beiden Hubmotoren.
Breiten:
1000mm, 1200mm und 1600mm.
Breiten:
1000mm, 1200mm und 1600mm.
Breiten:
1200mm, 1600mm und 1800mm.
Breiten:
1600mm, 1800mm, 2000mm,
2200mm und 2400mm.


Das System Schmetterling

Das System SCHMETTERLING verfügt über eine Höhenverstellung und eine Neigungsverstellung von 0° bis 90°.

Kernpunkt des Systems ist die mühelose Veränderung der Arbeitshöhe und Neigung um an der in Arbeit befindlichen Schaltschrankgrundplatte immer in ergonomisch sinnvoller Körperhaltung zu arbeiten.

Verfügbar ist das System in vier Grundvarianten:

  • Höhenverstellung mechanisch-pneumatisch, Neigungsverstellung manuell.
  • Höhenverstellung elektrisch, Neigungsverstellung manuell.
  • Elektrische Höhen und Neigungsverstellung, für mittlere Lasten bis 200kg.
  • Elektrische Höhenund Neigungsverstellung, für schwere Lasten bis 400kg.

Jede Variante gibt es in verschiedenen Baubreiten. Das System ist fahrbar mit 4 Lenkrollen, davon 2 mit Totalfeststellern. Die Schwenk-rahmen mit Aluminium-Profilen eignen sich besonders für häufig wechselnde Grössen der Schaltschrankplatten. Unterschiedliche Adapter zur Aufnahme von Schaltschrankplatten machen den SCHMETTERLING fit für jede Anforderung.

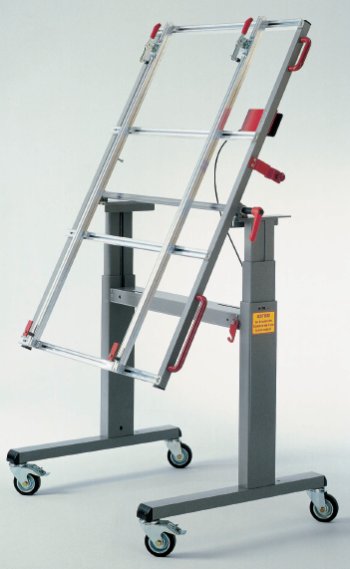

Funtionsprinzip

Die Arbeitsprozesse

Transportieren

Von Anfang an ist die Grundplatte des Schaltschranks auf der Montagehilfe fixiert.

So ist sie in jedem Fertigungsprozess auf den Rollen beweglich.

transportieren

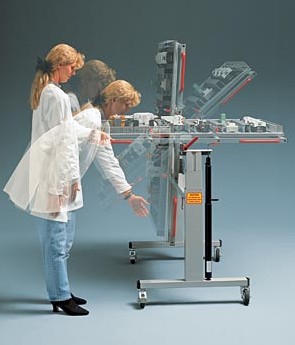

Bestücken

Bei waagrechter Platte werden die Komponenten montiert.

Die Höhe kann sich der Monteur leicht selbst einstellen.

bestücken

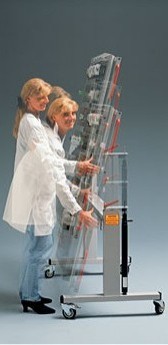

Verdrahten

Senkrecht oder in jeder Neigung ist die Grundplatte für das Verdrahten leicht zugänglich.

Die Schnellhöhenverstellung bringt jeden Bereich in die bequeme Arbeitshöhe.

verdrahten
Prüfen

Schnell und mit vier Lenkrollen leicht beweglich ins Prüffeld geschoben, sind die Schaltschrank-Grundplatten für die Überprüfung von allen Seiten zugänglich.

prüfen
Einbauen

Die bestückten Grundplatten haben oft ein beträchtliches Gewicht.

Mit einem Kran können die Platten für die Endmontage leicht aus der waagrechten Position abgehoben werden.

einbauen

Der ganzheitliche Denkansatz für perfekte Einzel- und Kleinserien Montage im Schaltschrankbau.
Die Schmetterling Montagehilfen eignen sich für den Prototyp Bau als auch für die Serienproduktion mit mehreren Fertigungsprozessen.

Neigungsverstellung manuell oder elektrisch für Lasten bis 400 kg.

Manuelle oder elektrische Höhenverstellung für schwere Lasten bis 400 kg
