Der Dynamische mechanische-pneumatische Höhenverstellung bis 80 kg

Basiseinheit

Grundgestell mit Schnellhöhenverstellung, schwenkbarem Aufsatz-rahmen, mobil mit Rollen.

Für Schaltschrankplatten bis zu ca. 80kg (mit Gasdruckfedern).

Bestelldaten:

 Rahmenbreite  Bestellnummer
930 mm MS 9611
1130 mm MS 9612
1530 mm MS 9613

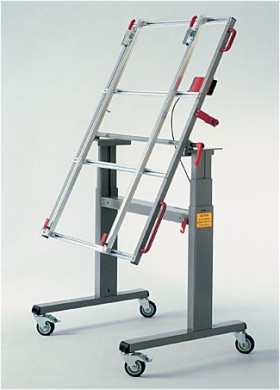

Der Dynamische Schmetterling
Höhenverstellung

Die Höhenverstellung wird unterstützt durch eine Zugfeder und bis zu zwei Gasdruckfedern.

Das System rastet dabei in eine Zahnstange ein und ist in jeder Zwischenstellung mechanisch voll belastbar. Die Änderung der Arbeitshöhe ist in sekundenschnelle vollzogen.

Hubhöhe 450 mm. Verstellbereich 900mm bis 1350mm.

Breiten: 1000mm, 1200mm und 1600mm.


Gewichtsausgleich

Gasdruckfedern und eine Zugfeder zur Feineinstellung lassen das Werkstück ferderleicht werden.

Gewichtsausgleich
Sicherheit

Zum Beladen und Entladen wird das System in der untersten Stellung über einen Fanghacken gesichert.
Auch eine mechanische Bearbeitung des Werkstückes in der Horizontalen ist dadurch möglich.

Sicherheit zum Be- und Entladen   Sicherheit dank Fanghacken
Gasdruckfedern

Gasdruckfedern -> erhöte ZuladungIn der Basisausführung ist der Schmetterling für bis 20kg schwere Gerüste ausgerüstet.
Durch Gasdruckfedern kann die Zuladung bis ca. 90kg gesteigert werden.

Bestelldaten:

 Bezeichnung  Lastaufnahme  Einstellbereich  Bestellnummer
ohne Gasdruckfeder 20 kg    0 bis 20 kg< i>    keine
mit Gasdruckfeder 1 20 kg    20 bis 40 kg< i>    GF 1495
mit Gasdruckfeder 2 35 kg    35 bis 55 kg< i>    GF 1496
Mobil

100mm Durchmesser haben die vier leichtläufigen Lenkrollen, zwei Lenkrollen sind mit Totalfeststellern ausgerüstet.

Mobil, jeder Schmetterling Tisch kann mit Rollen ausgerüstet werden
Zubehör

Zubehör zur Baureihe MS
Montageplatten Zubehör




Technische Daten

Zugfeder zur Feineinstellung

Zur Grundausrüstung gehört eine Gasdruckfeder, im Gestell eingebaut, die das Gewicht des Aufsatzrahmens neutralisiert.

Weiterhin eine Zugfeder zur Feineinstellung von 0 – 20kg über eine Handkurbel.

Zugfeder zur Feineinstellung

Gasdruckfedern zur Tragkrafterhöhung

Durch den Einsatz einer oder zwei Gasdruckfedern (Schnellwechsel-vorrichtung) lässt sich die Netto-Zuladung wesentlich erhöhen.

Üblicherweise werden die Gasdruckfedern auf ca. 80% des Gewichts der Schaltschrank-Grundplatten ausgelegt, die Feintarierung kann dann über die Zugfeder (siehe links) erfolgen.

Zur Auswahl der richtigen Gasdruckfeder/-federn sollten Sie das Gewicht der Schaltschrankplatte möglichst genau bestimmen, dann kann zur Feineinstellung des Gewichtsausgleichs der volle Bereich der Zugfedern genutzt werden.
Verdoppelung der Tragkraft mit folgenden Kombinationen:

 Kombinationen:  Einstellbereich
 über Zugfedern

zweimal Gasdruckfeder 1 20 bis 60 kg< i>
einmal Gasdruckfeder 1
und einmal Gasdruckfeder 2
35 bis 75 kg< i>
zweimal Gasdruckfeder 2 50 bis 90 kg< i>

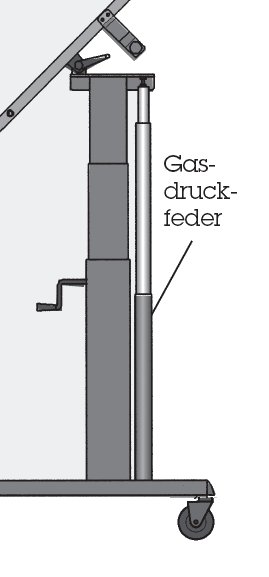

Abbildung Gasdruckfeder

Verdopplung der Tragkraft durch 2 Gasdruckfedern: Das System ist so ausgelegt, daß auch zwei Gasdruckfedern eingesetzt werden können.
Dadurch wird die Tragkraft wesentlich erhöht.

Bitte beachten:
Die Gasdruckfedern gehören nicht zur Grundausstattung und sind separat zu bestellen.

Verdoppelung der Tragkraft durch zwei Gasdruckfedern

Systembreiten

Die angegebene Rahmenbreite ist die effektive Breite ohne Adapter.
In Abhängigkeit von der Adaption der Schaltschrankplatte kann sich die Nutzbreite verringern oder durch Plattenüberstand vergrößern.
Bitte beachten: Die Rahmenhöhe bei allen Basiseinheiten ist 1340mm, der Rahmen kann gekürzt werden (bitte anfragen).

Auf Wunsch können die Rollen entfallen und durch Bodenausgleichsschrauben ersetzt werden.

Darstellung der Systembreiten
