Der Universelle, mit elektrischer Höhenverstellung bis 120 kg

Basiseinheit

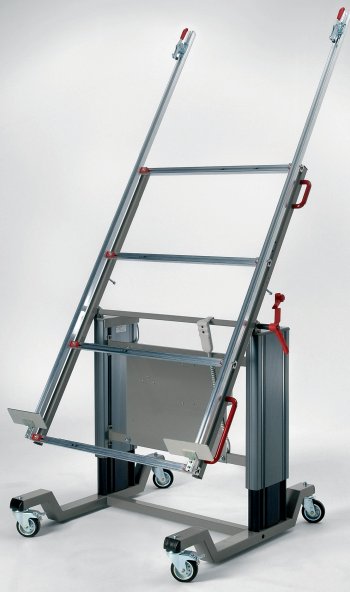

Grundgestell mit elektrischer Höhenverstellung, schwenkbarem Aufsatzrahmen, mobil mit Rollen.


Bestelldaten:

 Rahmenbreite  Bestellnummer
930 mm ES 9731
1130 mm ES 9732
1530 mm ES 9733


Zubehör: gewinkelte Fussschienen

Durch gewinkelte Fussschienen wird die Grundhöhe um ca. 100mm reduziert.

Die niedrigste Höhe entspricht der eines normalen Arbeitstisches.

Der Universelle mit Zubehör

Zubehör: Greifschalen

An zusätzlichen Gelenkauslegern lassen sich Greifschalen aus dem Ergonomic Programm adaptieren

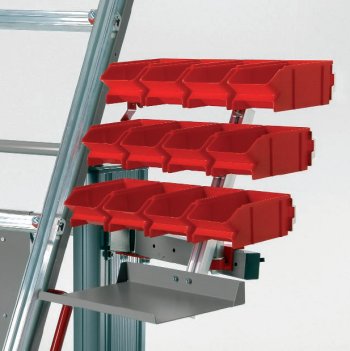

zusätzlicher Gelenkausleger mit Greifschalen

Neigungsverstellung

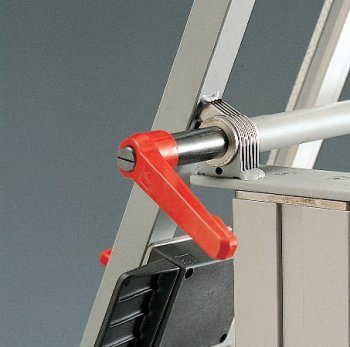

Die Neigungsverstellung des Aufsatzrahmens erfolgt über eine Verstellachse mit doppelter Lamellenbremse.

Dadurch ist der Aufsatzrahmen von horizontal 0° bis vertikal 90° schwenkbar.

Mit einem Stellhebel werden die Lamellenbremsen gelöst bzw. angezogen.

Die Bremsen halten den Rahmen sicher in jedem Winkel, in der Horizontalen wird der Rahmen zusätzlich durch eine Stahlfeder gesichert.
Zwei grosse Griffe sind seitlich am Rahmen angebracht.

Neigungsverstellung

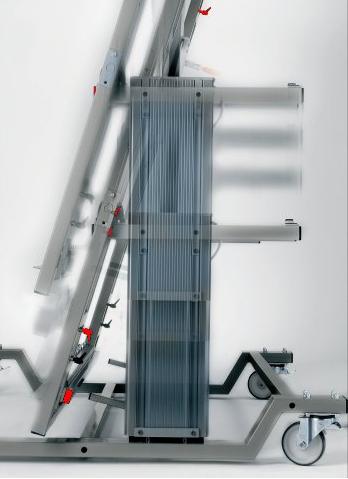

Höhenverstellung

Bei einem Hub von 30mm pro Sekunde können die Motoren bis zu 120kg Last heben.

Die elektrische Ausführung empfiehlt sich deshalb für schwerere Schaltschrank-Grundplatten oder wechselnde Lasten, da eine Abstimmung auf die jeweilige Last, anders als beim mechanisch-pneumatischen SCHMETTERLING, nicht notwendig ist.

Hubhöhe 400mm.
Verstellbereich von 920mm bis 1320mm.

Höhenverstellung

Zubehör

Zubehör zur Baureihe ES
Montageplatten Zubehör




Technische Daten

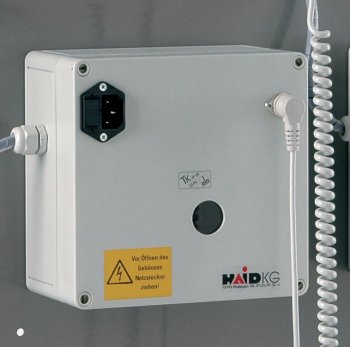

Steuerung

2 Hubeinheiten werden durch die Steuerung automatisch synchroni-siert, wobei auch extrem einseitige Belastungen kompensiert werden.

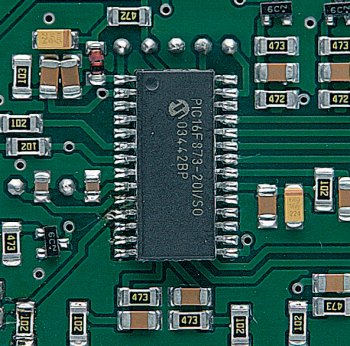

Der Ausgleich erfolgt 3-stufig:– Gleichlauf– entgegengesetzte unsymmetrische Ansteuerung– abbremsen der unbelasteten Seite Hall-ICs in Verbindung mit Reed-Kontakten an den Motoren versorgen den Microcontroller mit den notwendigen Informationen.

Das Herzstück der Steuerung ist der Microcontroller, der alle Funktionen regelt: Synchronisation, Softstart/Softstopp, Memory, Einschaltdauerüberwachung, Sicherheitsfunktionen.

Hubeinheit

Schaltung



Handtaster

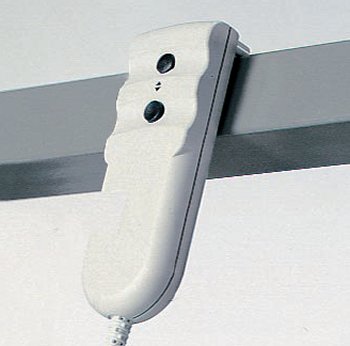

Die elektrische Höhenverstellung erfolgt über einen Handtaster, der zum Lieferumfang gehört.

Handtaster



Fussschalter

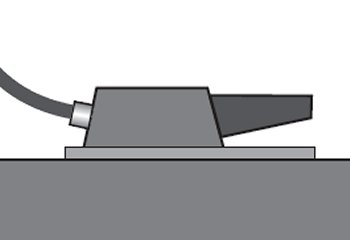

Um auch während des Hebe- oder Senkvorgangs beide Hände frei zu haben, kann dieser Fussschalter anstatt des serienmässigen Handtasters geordert werden.
Bestelldaten:

    Bestellnummer
Fussschalter FU 9658
Fussschalter



Die angegebene Rahmenbreite ist die effektive Breite ohne Adapter.
Je nach Adaption der Schaltschrankplatte kann sich die Nutzbreite verringern oder durch Plattenüberstand vergrössern.

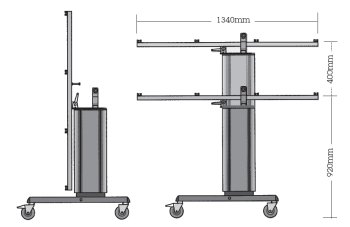

Bitte beachten: Die Rahmenhöhe bei allen Basiseinheiten ist 1340mm, der Rahmen kann gekürzt werden (bitte anfragen).

Höhen Verstell Bereich
