Der Kompakte, kann die Höhe und die Neigung elektrisch verstellen

Basiseinheit

Das Grundkonzept dieser kompakten Einheit entspricht dem eines elektrisch höhenverstellbaren Tisches.

Die Neigungsverstellungvon 0 – 85°, ebenfalls elektrisch, erfolgt um eine nach vorn verlagerte, nicht um eine mittig zum Rahmen angeordnete Drehachse wie bei den Baureihen MS und ES.
Die Werkstücke werden quer aufgelegt, dieser SCHMETTERLING eignet sich aber auch für mehrere nebeneinander angeordnete Werkstücke.
Vorzugsweise wird im Sitzen gearbeitet. Zwei auf dem Schwenkrahmen oben und unten quer angeordnete Aluminiumprofile gehören zur Grundausstattung.
Standardmässig stehen die Baubreiten 1000, 1200, 1600 und 1800mm zur Verfügung.
Die Gesamttiefe liegt bei 900mm und kann durch unterschiedlich lange senkrechte Adapterprofile modifiziert werden.
Für Werkstücke mit bis zu 200kg belastbar.

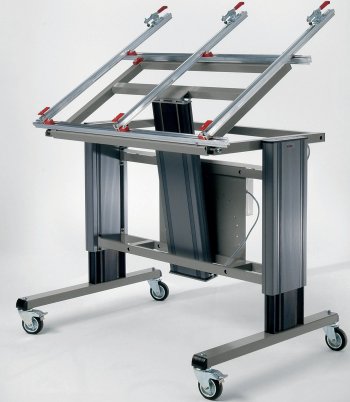

Der Kompakte mit Zubehör
Bestelldaten:
 Breite  Bestellnummer
 mit Bodenausgleichs-
 schrauben
 Bestellnummer
 mit Lenkrollen 100mm
 zwei feststellbar
1000 mm HS 9741    HS 9741 RT
1200 mm HS 9742    HS 9742 RT
1600 mm HS 9743    HS 9743 RT
1800 mm HS 9744    HS 9744 RT

Steuerung

Zwei Steuerungen, wie bereits beschrieben, kontrollieren und regeln die Bewegungen in der Vertikalen und in der Schwenkrichtung.

Und dies bis zu den Höchstlasten von 200kg!

Über die beiden Taster betätigt der Monteur die stufenlose Höhen- und Neigungsverstellung.

In jeder Position kann am Werkstück gearbeitet werden.

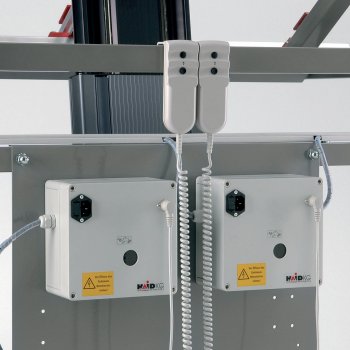

Die Steuerung mit Handtaster

Sitz und Steh Arbeitsplatz

Die kompakte Bauweise erlaubt das Arbeiten an den Schrankplatten sowohl im Stehen wie auch im Sitzen und beugt so frühzeitiger Ermüdung und Rückenschmerzen vor.


In Verbindung mit Gelenkarmen und anderem Zubehör aus unseren – aus ergonomischer Sicht entwickelten – Programmen ERGONOMIC und SYSTEMTISCHE kann der Kunde einen ganz auf sein Produkt zugeschnittenen Schaltschrank- Montagearbeitsplatz zusammenstellen.


Als Beispiele sind hier Werkzeughalter, Wartungseinheit Druckluft, Kabelaufhängung, Getränkehalter oder Gelenkarme mit Greifschalen an den senkrechten Hubprofilen montiert.

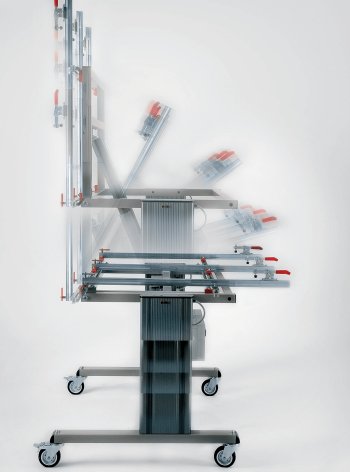

Verstellbereich des Kompakten Schmetterlings

Zubehör

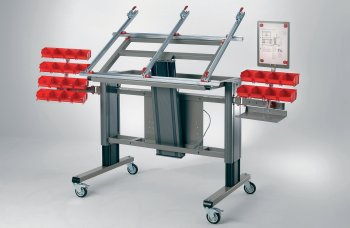

Ansicht mit dem erhältlichen Zubehör aus dem Programm Ergonomic

Ansicht mit dem erhältlichen Zubehör aus dem Programm Ergonomic und Systemtische. Zum Beispiel die Greifschalen an Schwenkarmen oder der Planhalter.



Link zum Ergonomic Programm

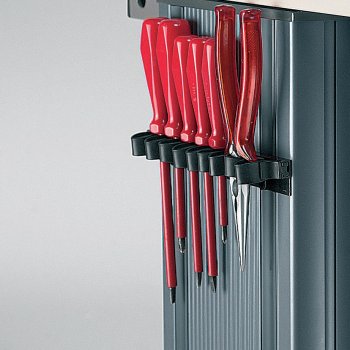

Werkzeughalter  Wartungseinheit Druckluft

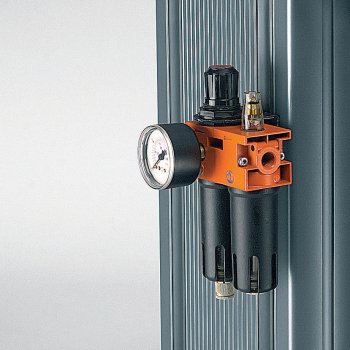

Werkzeughalter und Wartungseinheit für die Druckluft

Kabelaufhängung  Getränkehalter

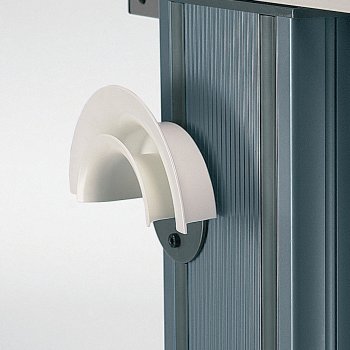

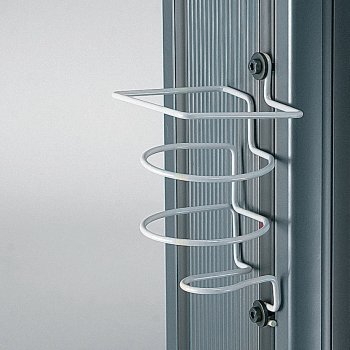

Kabelaufhängung und Getränkehalter sind weitere Optionen

Zubehör

Montageplatten Zubehör

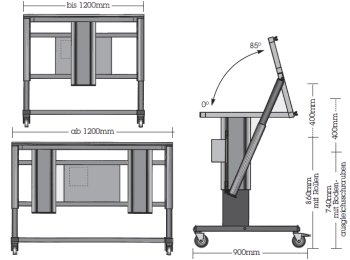

Technische Daten

Bei einer Baubreite bis 1200mm wird für die Neigungsverstellung eine Antriebseinheit eingesetzt.


Ab 1200mm sind es zwei Antriebseinheiten.

Technische Daten

Senkrechte Alu-Profile

Zur Zur Fixierung von Werkstücken oder -platten können zusätzliche senkrechte Profilschienen montiert werden, die sich seitlich auf den Querprofilen verschieben lassen.

Alu-Profilschiene senkrecht, 950mm

Verlängerung für KA 9695 oben oder unten, Mass nach Angabe

Die Tragkraft pro Alu-Profilschiene liegt bei ca. 50kg Zuladung.
Bitte die Anzahl der Schienen auf das Gesamtgewicht abstimmen.


Gewinkelte Fussschienen

Durch Durch die gewinkelten Fußschienen wird eine Absenkung der gesamten Schaltschrankplattenebene um ca. 100mm erreicht.


Zubehör zur Befestigung von Schalttafeln und Werkstücken finden Sie unter folgendem Link: Montageplatten Zubehör

gewinkelte Fussschienen

Bestelldaten

weitere Optionen:
 Optionen:  Bestellnummer
gewinkelte Fussschienen WS 9655
Alu Profilschiene senkrecht,
Länge 950 mm
KA 9695
Verlängerung für die Profilschiene
oben oder unten, Mass nach Angabe
VA 9696
