Der Kraftvolle, der Typ für schwere Lasten bis 400 kg




Basiseinheit

Grossformatige Lasten bis 400kg (Nettozuladung), bei extrem asymmetrischer Lastverteilung, können mit dieser Montagehilfe in die zur Bearbeitung ergonomisch optimale Position gebracht werden.

400mm Hub, elektromotorisch, und eine elektromotorische Neigungsverstellung von 0-85° sind die Voraussetzung für das sichere Handling schwerer und schwerster Lasten.

Bestelldaten:

 Breite  Bestellnummer
 mit Bodenausgleichs-
 schrauben
 Bestellnummer
 mit Spezial-Lenkrollen
  125mm
1600 mm JS 9773    JS 9773 RT
1800 mm JS 9774    JS 9774 RT
2000 mm JS 9775    JS 9755 RT

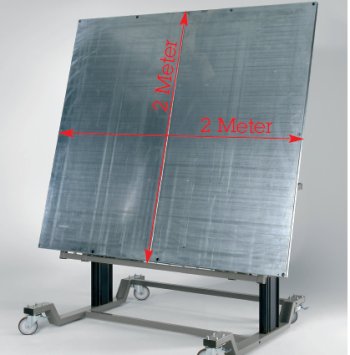

Abbildung Krafttisch mit Zubehör

Zubehör: gewinkelte Fussschienen

Durch gewinkelte Fussschienen wird die Grundhöhe um ca. 100mm reduziert.

Die niedrigste Höhe entspricht der eines normalen Arbeitstisches.

Gewinkelte Fussschienen

Schwerlastrolle

Entsprechend den Anforderungen sind auch die Rollen für schwere Lasten ausgelegt. 125mm Durchmesser, Kugellager im Drehkranz, ein verstärkter Rollenkörper mit Speziallauffläche sind nur einige der Qualitätsmerkmale.

Schwerlastrolle



Stabile Streben

Sichere, verwindungsfreie Konstruktion mit doppelten Abstrebungen und diagonalen Aussteifungen.

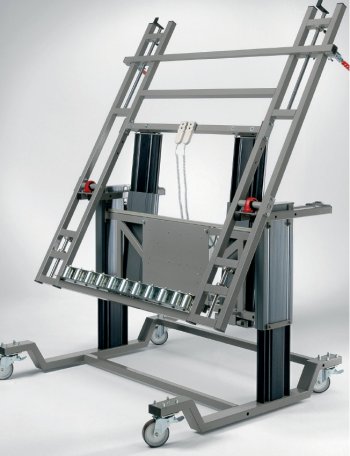

Rückseite, Sicht auf Konstruktion

Drehlager

Auf der sicheren Seite mit einem kugelgelagerten Schwerlastdrehlager.

Drehlager

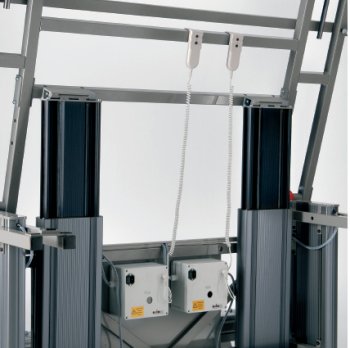

Schwerlasten

Beim Anheben der Last werden die Elektromotoren von im Profil integrierten Gasdruckfedern unterstützt. Gleichmässig und sanft gleitet der belastete Schwenkrahmen nach oben.

Beim Neigen entstehen, vor allem bei Schaltschrankplatten mit weit außerhalb der Drehachse angeordneten Lasten, enorme Zugund Druckkräfte.

Zwei Hubeinheiten, gegebenfalls mit Gasdruckfedern beherrschen auch diese Kräfte.

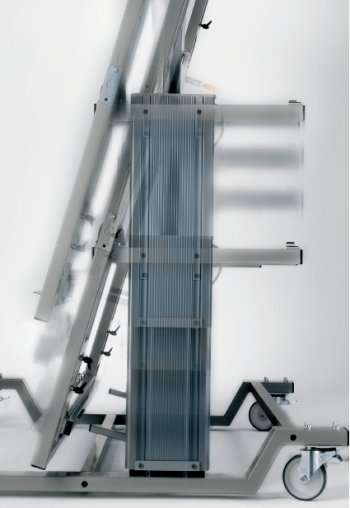

Hebevorgang

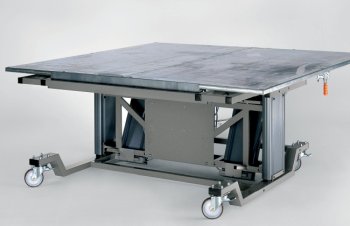

Geneigter Tisch mit Werkstoff Tisch horizontal ausgerichtet, beladen mit Werkstoff

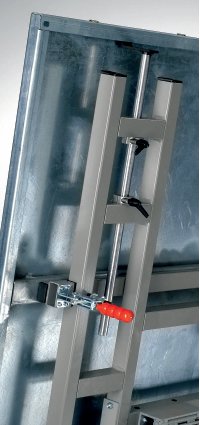

Spannschieber

Der starken Belastung gewachsen sind diese stabilen Spannschieber, die in die Umkantung der Platten eingreifen.


Durch die Verstellbarkeit können Platten unterschiedlicher Höhe adaptiert werden.

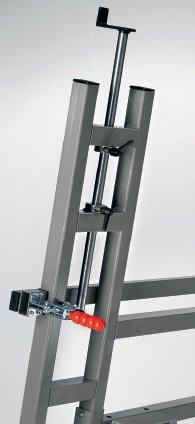

Spannschieber (gelöst)   Spannschieber (beladen)

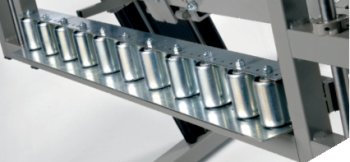

Rollenbahn

Aus strapazierfähigen Metallwalzen können schwere Platten gut seitlich in den Rahmen eingeschoben werden.

Die Befestigung von Schaltschrankplatten im Schwerlastbereich wird individuell auf die Anwendung abgestimmt. Dargestellt sind hier nur Beispiele und Möglichkeiten.

Rollenbahn


Technische Daten

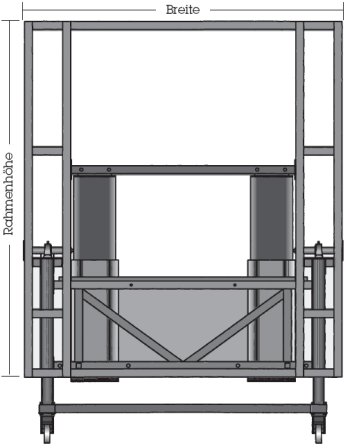

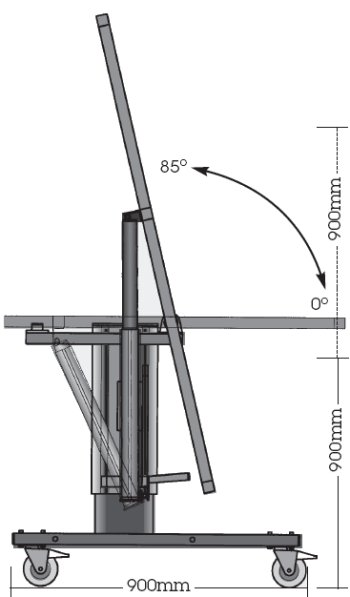

Frontansicht Seitenansicht


Zusätzliche Querzarge

Um die Aufnahmebreite zu erhöhen können zusätzliche Auflage-Querzargen montiert werden, die dann seitlich (links und rechts) je 200 mm übestehen, das heisst es addieren sich 400 mm zur angegebenen Grundbreite.

Zusätzliche Querzargen


Gewinkelte Schwerlast-Fussschienen

Durch die gewinkelten Fussschienen wird eine Absenkung der gesamten Schaltschrank-Plattenebene um ca. 150 mm erreicht.

Die niedrigste Einstellung liegt damit bei 750 mm.

abgesenkte Fussschienen
Rollenbahn


Strapazierfähige Metallwalzen-Rollenbahn zum seitlichen Einschieben schwerer Schaltschrankplatten.

Rollenbahn
Spannschieber

Der starken Belastung gewachsen sind diese stabilen Spannschieber

Spannschieber

Bestelldaten

weitere Optionen:
 Option:  Bestellnummer
gewinkelte Schwerlast-Fussschienen JW 9669
zusätzliche Querzarge JQ 9665
Rollenbahn auf Anfrage
Spannschieber auf Anfrage
