Gelenkausleger

Die Gelenkausleger werden an den Hutprofilen über Nutensteine in beliebiger Höhe fixiert.

Auf den Benutzer eingestellt, führen sie Greifschalen, Werkzeuge oder Ablagen in den Greifbereich.

Gelenkausleger links Gelenkausleger links mit Montagematerial und Gelenkausleger rechts mit Montagematerial erhältlich.

Bestelldaten:

    Bestellnummer
Gelenkausleger links GS 9660
Gelenkausleger rechts GS 9661
Gelenkausleger

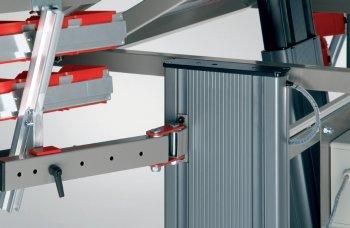

Gelenkausleger auf der rechten Seite montiert

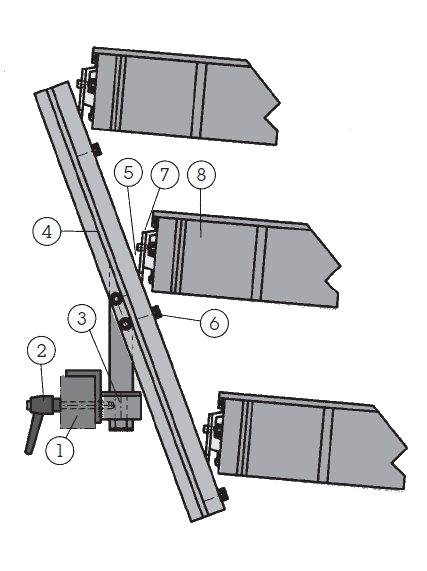

Ausrüstung der Gelenkausleger

Die Greifschalen werden in Einhängeschienen eingehängt. Diese sind über Adapterstücke mit der Adapterschiene verbunden. Jede Adapterschiene ist mit einem Drehgelenk ausgerüstet.

 Gelenkausleger
 Kipphebel-Befestigungsschraube
 Drehgelenk
 Adapterschiene
 Adapterstück
 Nutenstein / Stellschraube
 Einhängeschiene
 Greifschale

Bestelldaten Greifschalen:

 Greifschale  B x T x H mm  Bestellnummer
schmal 99 x 160 x 70 GT 9900
breit  198 x 160 x 70  GT 9902
Gelenkausleger
Adapterschiene

Adapterschiene geneigt, drehbar, zur Aufnahme von bis zu vier Reihen Greifschalen.

Bestelldaten:

    Bestellnummer
Adapterschiene AR 9135

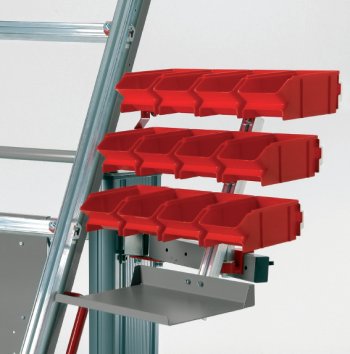

Greifschalen an Gelenkausleger
Einhängeschienen

Der Abstand von Einhängeschiene zu Einhängeschiene ist frei einstellbar.

Bestelldaten:

 Länge  Bestellnummer
200 mm PA 9100
300 mm PA 9103
400 mm PA 9106
Einhängeschienen

Bitte beachten Sie, weiteres Zubehör finden Sie auf der Seite Ergonomic und Systemtische.

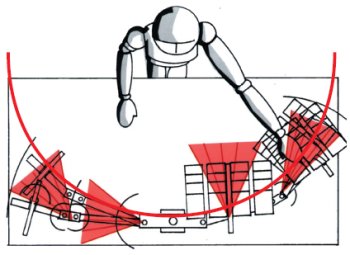

Ergonomische Anordnung von Werkstück und Werkzeugen

Ergonomische Anordnung von Grundplatte und dem Zubehör wie Greifschalen, Werkzeuge, usw.

Zubehör

Weiteres Zubehör finden Sie unter folgendem Link: Ergonomic Programm
