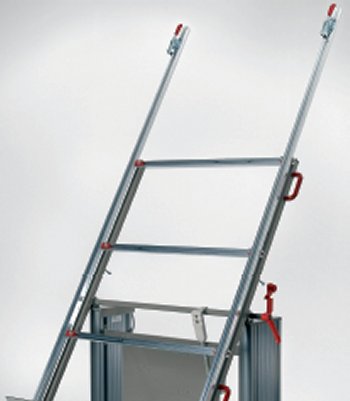

Senkrechte Alu-Profile

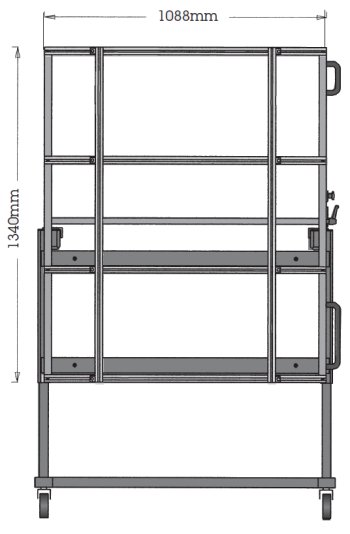

Der Aufsatzrahmen hat eine Bauhöhe von 1340 mm. Schaltschrankplatten können oben über den Rahmen überstehen.
Senkrechte Alu-Profile zur Ausrüüstung Ihres Schwenkrahmens in Standardlänge und Übermass.

Erhältlich als Zubehör ist die Aluprofil Schiene senkrecht mit 1350 mm Länge und dazu eine Verlängerung, welche oben oder unten befestigt werden kann. Das Mass wird nach Angabe gefertigt.

Bestelldaten:

 Optionen:  Bestellnummer
Alu Profilschiene
senkrecht, 1350 mm
UA 9690
Verlängerung zu
Alu-Profilschiene
VA 9691
Alu Profilschiene
senkrecht, 2100 mm
UL 9692
Rahmenprofil

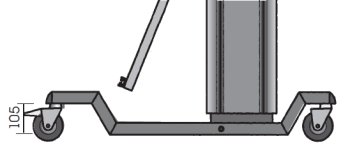

Gewinkelte Fussschienen

Durch die gewinkelten Fussschienen wird eine Absenkung der gesamten Schaltschrankplatten Ebene um ca. 100 mm erreicht. So wird das Arbeiten im Sitzen erleichtert.

Folgende Höhenreduzierung wird erreicht:

 Baureihe  Verminderung
MS von 900 auf 800 mm
ES von 920 auf 820 mm
HS von 860 auf 760 mm
gewinkelte Fussschienen  Planskizze

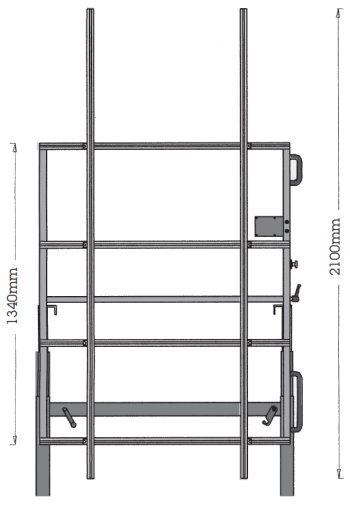

Verlängerte Alu-Profile

Alu-Profilschiene mit 2100 mm Länge, geeignet für Schaltschrank Platten bis 2000 mm.

verlängerte Aluprofile
Aufsatz Rahmen mit Stahl Querzargen

Bei bestimmten Anwendungen ist es sinnvoll statt mit den standardmässigen Aluminium Querprofilen mit Stahl-Querzargen zu arbeiten.

Beispielsweise wenn feste Vorrichtungen montiert werden, oder wenn eine vollflächige Aufnahmeplatte vorgesehen ist.

Aufsatzrahmen
