Unterschränke und Rollcontainer für das SWING System
ÜbersichtSystemtischeSWING Unterschränke / RollcontainerTischaufbautenMobile, Regale, TransportwagenDie Farbpalette

Eine Palette von Tischunterschränken für jeden Bedarf ergänzt die Tische. Tischunterschränke und Rollcontainer mit Schubladen in verschiedenen Bautiefen, wahlweise mit oder ohne Ausziehtablar, bei Bedarf auch in ESD-Ausführung, bilden die Grundausstattung.

Unterschrank

Darüber hinaus ergänzen Rechner/ Drucker- Unter-schränke, Korpusse und Halter für PC-Tower und 19”-Unterschränke das Programm.

PC Unterschrank

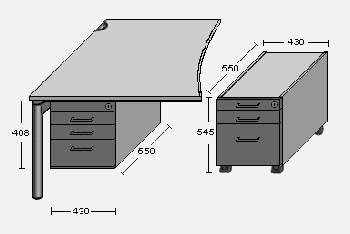

Unterschränke und Rollcontainer Baureihe 500

Die Baureihe 500 zeichnet sich durch eine kompakte Bauweise aus.
Mit einer Nutztiefe in der Schublade von 500mm und bis zu vier Schubladen im Korpus lässt sich dennoch einiges Material am Arbeitsplatz unterbringen. Die Schubladen sind voll organisierbar und auf Präzisions-Kugelkäfigführungen (durch seitliche Schürzen verdeckt) geführt.
Alle Unterschränke können zusätzlich mit eimem Ausziehtablar ausgerüstet werden.

Blenden Höheneinteilung: 1 HR (Höhenraster) entspricht etwa 100 mm.

Baureihe 500
 Anzahl Schubladen  Bestellnummer
4 Schubladen US 2550
US 2550 SC
mit Ausziehtablar US 2551
US 2551 SC
4 Schubladen
 Anzahl Schubladen  Bestellnummer
3 Schubladen US 2552
US 2552 SC
mit Ausziehtablar US 2553
US 2553 SC
3 Schubladen
 Anzahl Schubladen  Bestellnummer
2 Schubladen US 2554
US 2554 SC
mit Ausziehtablar US 2555
US 2555 SC
2 Schubladen
 Anzahl Schubladen  Bestellnummer
2 Schubladen US 2556
US 2556 SC
mit Ausziehtablar US 2557
US 2557 SC
2 Schubladen
 Anzahl Schubladen  Bestellnummer
4 Schubladen RS 2650
RS 2650 SC
mit Ausziehtablar RS 2651
RS 2651 SC
4 Schubladen
 Anzahl Schubladen  Bestellnummer
3 Schubladen RS 2652
RS 2652 SC
mit Ausziehtablar RS 2653
RS 2653 SC
3 Schubladen
 Anzahl Schubladen  Bestellnummer
2 Schubladen RS 2654
RS 2654 SC
mit Ausziehtablar RS 2655
RS 2655 SC
2 Schubladen
 Anzahl Schubladen  Bestellnummer
2 Schubladen RS 2656
RS 2656 SC
mit Ausziehtablar RS 2657
RS 2657 SC
2 Schubladen

Teleskop Vollauszug für jede weitere Schublade

 Teleskop-
Vollauszug;
 Bestellnummer
für jede weitere
Schublade
VA 2951

Bitte geben Sie bei Ihrer Anfrage an, ob der Tischunterschrank rechts oder links montiert werden soll. Ohne Angaben erfolgt die Montage serienmässig auf der rechten Seite. Sind zwei Tischunterschränke vorgesehen, wird derjenige mit der grösseren Anzahl an Schubkasten rechts montiert.

Unterschränke und Rollcontainer Baureihe 700

In Labor und Prüffeld werden meist mehr und flachere Schubladen benötigt, als beispielsweise in Büro und Verwaltung. Dem tragen wir bei der Baureihe 700 Rechnung, indem bis zu fünf Schubladen im Unterschrank, dazu noch das Ausziehtablar, eingebaut werden können.

Bitte beachten: Unterschränke der Baureihe 700 eignen sich nicht für Systemtische mit Bautiefe 800mm. Bitte ordern Sie in diesem Fall Unterschränke der Baureihe 500! Ohne weitere Angabe werden die Unterschränke rechts montiert.

Tischunterschränke Baureihe 700, die Produktvorzüge

  • Nutztiefe in der Schublade von 700mm, Nutzbreite 330 mm.
  • Alle Schubladen voll organisierbar (reichhaltiges Organisationsmaterial auch in ESD-Ausführung).
  • Zentralverriegelung serienmässig, gleichschliessend oder verschieden schliessend.
  • Wahlweise mit Ausziehtablar.
  • Schubladen auf verdeckten Präzisions-Kugelkäfigführungen.
  • Einbau von Teleskop-Vollauszügen möglich.

Blenden Höheneinteilung: 1 HR (Höhenraster) entspricht etwa 100 mm.

Baureihe 700
 Anzahl Schubladen  Bestellnummer
5 Schubladen US 2500
US 2500 SC
mit Ausziehtablar US 2501
US 2501 SC
5 Schubladen
 Anzahl Schubladen  Bestellnummer
4 Schubladen US 2502
US 2502 SC
mit Ausziehtablar US 2503
US 2503 SC
4 Schubladen
 Anzahl Schubladen  Bestellnummer
3 Schubladen US 2504
US 2504 SC
mit Ausziehtablar US 2505
US 2505 SC
3 Schubladen
 Anzahl Schubladen  Bestellnummer
2 Schubladen US 2506
US 2506 SC
mit Ausziehtablar US 2507
US 2507 SC
2 Schubladen
 Anzahl Schubladen  Bestellnummer
3 Schubladen RS 2508
RS 2508 SC
mit Ausziehtablar RS 2509
RS 2509 SC
3 Schubladen
 Mit Tür  Bestellnummer
Tür Anschlag links US 2514
Tür Anschlag rechts US 2515
zusätzlich Schublade
hinter Tür
US 2516
1 Tür

Teleskop Vollauszug für jede weitere Schublade

 Teleskop-
Vollauszug;
 Bestellnummer
für Schubladen 3HR
für zwei Hängekörbe
VA 2950
für jede weitere
Schublade
VA 2951
Bei den Schubladen mit einer Höhe von 3HR (Höheneinheiten) besteht die Möglichkeit Hängekörbe einzusetzen, dazu empfehlen wir den Einbau eines Vollauszuges.

SWING Rollcontainer Baureihe 700

Rollcontainer oder fahrbare Tischunterschränke sind die mobile Alternative zum festmontierten Unterschrank.
Vier Lenkrollen, davon zwei mit Feststellern, sorgen für Beweglichkeit.
Eine Besonderheit bei unseren Containern: Die Seiten sind links und rechts gegenüber dem Deckel um einige mm verlängert. In Verbindung mit einer Riffelgummimatte (Riffelung quer) ist so sichergestellt, dass beim Fahren auf dem Rollcontainer abgelegte Werkzeuge nicht herabfallen können.
Die Riffelgummimatte finden Sie beim Organisationsmaterial auf den Folgeseiten.

Rollcontainer Baureihe 700
 Anzahl Schubladen  Bestellnummer
5 Schubladen US 2600
US 2600 SC
mit Ausziehtablar US 2601
US 2601 SC
5 Schubladen
 Anzahl Schubladen  Bestellnummer
4 Schubladen US 2602
US 2602 SC
mit Ausziehtablar US 2603
US 2603 SC
4 Schubladen
 Anzahl Schubladen  Bestellnummer
3 Schubladen US 2604
US 2604 SC
mit Ausziehtablar US 2605
US 2605 SC
3 Schubladen
 Anzahl Schubladen  Bestellnummer
2 Schubladen US 2606
US 2606 SC
mit Ausziehtablar US 2607
US 2607 SC
2 Schubladen
 Anzahl Schubladen  Bestellnummer
3 Schubladen RS 2608
RS 2608 SC
mit Ausziehtablar RS 2609
RS 2609 SC
3 Schubladen
 Mit Tür  Bestellnummer
Tür Anschlag links US 2614
Tür Anschlag rechts US 2615
zusätzlich Schublade
hinter Tür
US 2616
1 Tür
ESD Ausführung
  • Tischunterschränke und Rollcontainer der Baureihe 700 sind auch in ESD-Ausführung lieferbar.
  • Dazu werden volumenleitfähige Spezialschubkasten montiert, die wir eigens für dieses Programm fertigen lassen.
  • Die Ableitung erfolgt bei den festmontierten Unterschränken auf das Tischgestell, bei Rollcontainern über das hintere Rollenpaar. Dabei sind die Ableitsysteme stets doppelt ausgelegt.
  • Weitere Informationen finden Sie unter diesem Link: ESD Schutz.

Organisationsmaterial

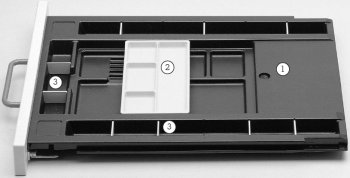

Ausziehtablar Das Ausziehtablar ist konstruktiv vielfältig durchgeformt. Dadurch lassen sich Schreibutensilien, aber auch kleinere Werkzeuge und Muster geordnet unterbringen. Zum standardmässigen Leistungsumfang gehören:
die herausnehmbare kleine Materialschale
steckbare Trennelemente zur weiteren feinen Unterteilung.

Ausziehtablar

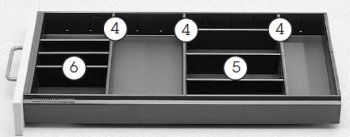

In die seitliche Rasterung der Schubladen kann quer ein doppelwandiges, ebenfalls gerastertes Stellbrett eingehängt werden. Darauf aufbauend erlauben Trennschiede in zwei Grössen eine weitere Unterteilung der Schublade.

Stellbrett
Trennschied A5
Trennschied A6
Diese Unterteilung empfiehlt sich besonders für Schubladen mit 1HR.

    Bestellnummer
Stellbrett UZ 2900
Trennschied A5 UZ 2902
Trennschied A6 UZ 2903
Stellbrett

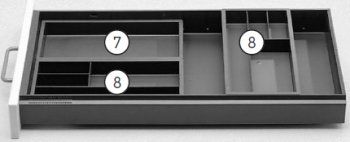

Materialschalen mit und ohne Fächer für die Aufbewahrung von Kleinteilen und Werkzeugen. Tischunterschränke 700 nehmen bis zu vier Materialschalen auf. Die Materialschalen können längs und quer eingesetzt werden.
Materialschale ohne Fächer
Materialschale mit Fächer

 Materialschale  Bestellnummer
ohne Fächer UZ 2904
UZ 2904 SC
mit Fächer UZ 2905
UZ 2905 SC
Materialschalen

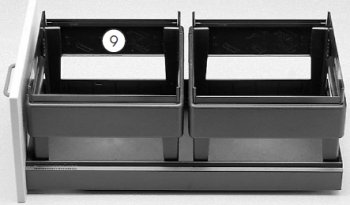

Hängekorb für Hängemappen im Format DIN A4. Schaltpläne, Skizzen, Stücklisten etc. können damit übersichtlich untergebracht werden. Die Schubladenhöhe beträgt 3HR. Bei Tischunterschränken 500 passt ein Hängekorb, bei Tischunterschränken 700 passen zwei Hängekörbe in eine Schublade. In letzterem Fall sollten Teleskop-Vollauszüge mitbestellt werden.
Hängekorb

    Bestellnummer
Hängekorb UZ 2907
Hängekorb

Schrägablagen dienen der geordneten Aufbewahrung von Plänen, Formularen und Vordrucken bis zur Grösse A4. Die Schubladenhöhe für Schrägablagen beträgt 2HR. In Abhängigkeit von der Schubladen- Nutztiefe bieten wir zwei Sets an.
Schrägablagen für Tischunterschränke Baureihe 700 mit 11 Ablagen
und Schrägablagen Tischunterschränke Baureihe 500 mit 7 Ablagen

  Schrägablagen  Bestellnummer
für Baureihe 700
11 Ablagen
UZ 2908
für Baureihe 500
7 Ablagen
UZ 2909
Schrägablagen
Erstausrüstung
Um die verschiedenen Organisationsmaterialien einfach auszuprobieren haben wir Mustersätze zusammengestellt. Sie bestellen zunächst einen oder mehrere Mustersätze und rüsten die Schubkasten aus. Danach bestellen Sie gezielt weitere Einzelelemente zur Komplettierung. Das hat sich in der Praxis sehr bewährt. Die Mustersätze beinhalten Stellbretter, Trennschiede A5 und A6 und verschiedene Materialschalen.

Kleiner Mustersatz
Für Unterschränke Baureihe 500 bzw. Baureihe 700 mit bis zu 3 Schubladen.
Grosser Mustersatz
Für Unterschränke Baureihe 700 mit 4 oder 5 Schubladen

 Mustersatz  Bestellnummer
klein
für Baureihe 700
MS 2910
gross
für Baureihe 500
MS 2911

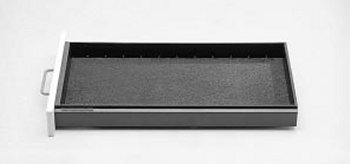

ESD-Schubladeneinlage

Elektrisch leitfähiger, vernetzter Polyäthylen- Schaumstoff (Steckschaumstoff), geschlossenzellig, zum Auslegen des Schubladenbodens. Abriebfest, Materialdicke 6mm, einseitig genarbt, Zuschnitt passend für Schubladen.

    Bestellnummer
ESD-Schubladeneinlage SE 2915 SC
ESD Schubladeneinlage

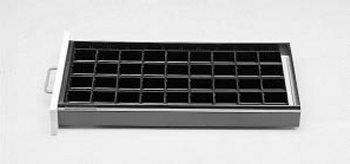

Kleinteilekasten zur geordneten Unterbringung von Bauteilen und Mustern. Auch in ESD-Ausführung aus leitfähigem Polystyrol. Der grosse Vorteil: Jeder Kleinteilekasten ist einzeln herausnehmbar. Über Passleisten ist ein Verrutschen in der Schublade ausgeschlossen. Abmessungen: 75 x 46 x 75mm (B x H x T) Menge: 36 Stück in Schublade. Lieferumfang: Kompletter Satz inklusive Passleisten und Teleskop-Vollauszug für die betreffende Schublade.
Farbe: rot, ESD-Ausführung Farbe: schwarz

 Kleinteilekasten  Bestellnummer
kompletter Satz SK 2917
ESD Ausfhrung SK 2917 SC
Kleinteilekasten

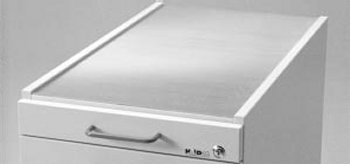

Riffelmatte

Die Seiten der Rollcontainer sind 8mm höher als der Deckel. So können auf dem Rollcontainer abgelegte Werkzeuge seitlich nicht herabfallen. Zusätzlich kann eine geriffelte Gummimatte bestellt werden. Die Riffelung hält Werkzeuge und Kleinteile auch in Längsrichtung fest. Der Rollcontainer kann so für kleinere Transporte Verwendung finden, Riffelmatte für Rollcontainer Baureihe 700
Riffelmatte für Rollcontainer Baureihe 500

 Riffelmatte  Bestellnummer
für Baureihe 700 RM 2920
für Baureihe 500 RM 2922
Riffelmatte

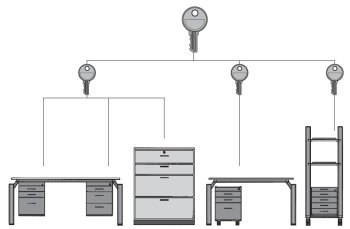

Schliesssysteme

Das gesamte Möbelprogramm lässt sich auf Wunsch mit hauptschliessfähigen Schliesszylindern ausrüsten. Tischunterschränke, Gerätewagen, Hochschränke, Beistell- und Schubkastenschränke können dann wahlweise verschiedenschliessend, gleichschliessend oder gemischtschliessend geliefert werden. Ein übergeordneter Hauptschlüssel ermöglicht den Zugriff auf alle Möbelteile. In der Standardausführung sind verschiedene Schliessungen eingebaut, ein Hauptschlüssel ist nicht vorgesehen. Bei Tischen mit zwei Unterschränken bauen wir gleiche Schliessungen ein – dazu ist wichtig, dass wir insbesondere bei Rollcontainern die Zuordnung zum entsprechenden Tisch kennen. Gleiche Schliessungen für mehrere Arbeitsplätze sind lieferbar. Bei solchen Schliessungen oder bei Schliessanlagen mit übergeordneten Hauptschlüsseln fordern Sie bitte unser spezielles Angebot an.

Schliesssysteme

PC Unterschränke

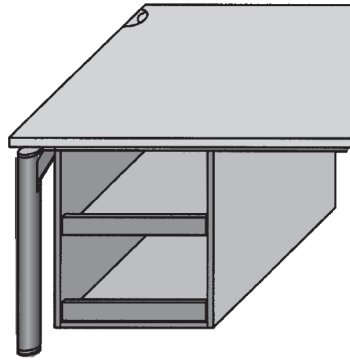

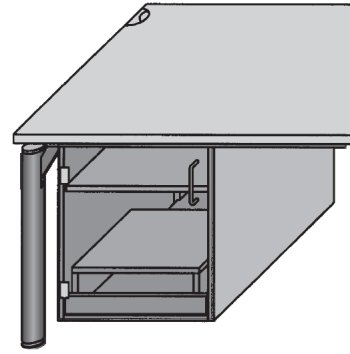

Rechnerunterschrank Für PC-Tower bieten wir einen einfachen Unterschrank, komplett mit Elektrifizierung (Dreifach Steckdose). Dieser Unterschrank ist vorne offen.


Towerunterschrank, wie TU 2323, jedoch mit einer abschliessbaren Tür ausgerüstet.

Rechnerunterschrank
 Rechnerunterschrank  Bestellnummer
ohne Tür TU 2920
mit Tür
Montage links
PS 2922
mit Tür
Montage rechts
PS 2922

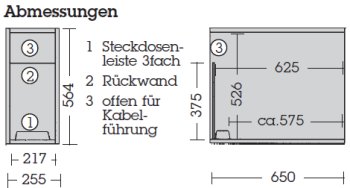

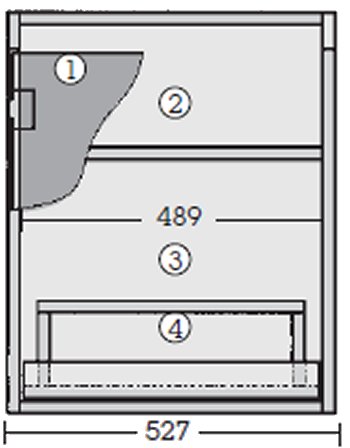

Abmessungen

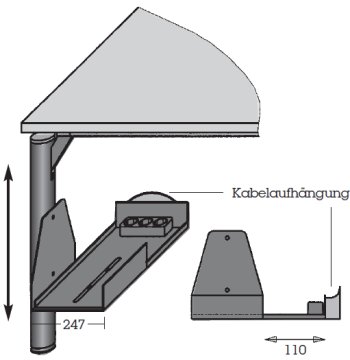

Rechnerhalter
Zum offenen Abstellen des PC-Towers. Montiert am Swing-Tischbein, daher in der Höhe einstellbar. Tiefe variabel, komplett inklusive 3fach Steckdosenleiste und rückwärtig angeordneter Kabelaufhängung für Kabelüberlängen.

 Rechnerhalter  Bestellnummer
Montage links RH 2327
Montage rechts RH 2328
Rechnerhalter

Tastaturtablar
Sofern der Rechner nur selten benutzt wird, ist es sinnvoll, die Tastatur so anzuordnen, dass keine Arbeitsfläche auf dem Tisch zugestellt ist. Dazu liefern wir ein Tastaturtablar, das vollständig unter der Tischplatte verschwindet und bei Bedarf ausgezogen wird. Im Tablar ist eine Wanne für die Tastatur ausgeformt (580 x 280mm). In ausgezogener Position rastet das Tablar ein.

    Bestellnummer
Tastaturtablar TN 2330
Tastaturtablar

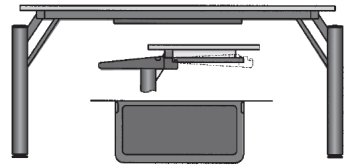

Tastaturgarage
Geschützt vor Staub, gleich verfügbar und zudem platzsparend untergebracht ist Ihre Tastatur samt Maus in der stabilen Tastaturgarage. Direkt darauf steht der Monitor.

    Bestellnummer
Tastaturgarage TG 2332
Tastaturgarage

Rechner- / Drucker- und 19" - Unterschränke

Dieser Unterschrank schafft Platz auf dem Tisch. Rechner und Drucker verschwinden unter der Tischplatte. Der Drucker steht dabei auf einem Tablar, unter dem Reservepapier gelagert werden kann. Die gesamte Einheit lässt sich durch einen Teleskop- Vollauszug bequem bis vor den Korpus herausziehen. Der Unterschrank ist hinten mit einer demontierbaren Rückwand mit Lüftungsgittern und vorne mit einer Tür aus Acrylglas ausgerüstet. Aus der nebenstehenden Zeichnung entnehmen Sie weitere Informationen und Details. Wenn Sie Modifikationen wünschen, sprechen Sie uns bitte an.

 Unterschrank  Bestellnummer
mit Tür
aus Acrylglas
TU 2320
mit Tür
aus ESD Spanplatte
TU 2320 SC
ohne Tür DU 2321
ohne Tür
ESD
DU 2321 SC
Rechner-/Druckerunterschrank
Druckerunterschrank Das Besondere an dieser komfortablen Lösung sind die zwei Teleskop- Ausziehtablare, auf die zwei Drucker leicht zugänglich aufgestellt werden können. Die Tablare sind vollständig vor den Korpus ausziehbar, um die Drucker von der Oberseite gut zugänglich und problemlos bedienen zu können (Tonerwechsel, Papierstau etc). Druckerunterschrank
Bei der ESD-Ausführung wird auch die Tür statt aus Acrylglas aus einer ESD-Spanplatte gefertigt. Abmessungen
  • Tür aus Acrylglas
  • Ablageboden für Rechner, in der Höhe ± 32mm einsteckbar
  • Podest für Drucker, darunter Platz für Papier
  • Ausziehtablar auf Teleskop-Vollauszug, Tablar lässt sich vollständig vor den Korpus ziehen.

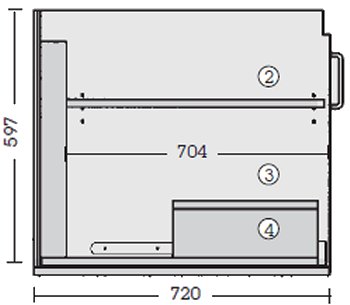

Abmessungen Teil 2

19-Unterschrnke erweitern die Einbaumglichkeiten von 19- Baugruppentrgern direkt am Arbeitsplatz. Auf Grund der gegenber Tischaufbauten wesentlich greren Bautiefe eignen sich 19-Unterschrnke fr Sondergerte, die eine solche Tiefe erfordern, aber auch zum Einbau groer Transformatoren, deren Bedienfelder dann wiederum im Tischaufbau montiert sind.

Rollcontainer:

  • Rollcontainer 19"-Unterschrank fahrbar
  • 525 x 670 x 725 mm (B x H x T)
  • Nutzhöhe: 12HE (4 x 3 HE)
  • +1 HE Lüftungsblende

19"- Unterschrank

  • 19"- Unterschrank fest montiert
  • 525 x 595 x 715 mm (B x H x T)
  • Nutzhöhe: 12HE (4 x 3 HE)
  • +1 HE Lüftungsblende
19" -Unterschrank fahrbar
Leistungsumfang komplett, inklusiv:
  • Vordere und hintere Systemprofile (Aufnahmeschienen) zur Adaption von 19”- Baugruppenträgern und -Einsatzplatten.
  • Rückwand mit Lüftungsgittern, montiert an hintere Aufnahmeschienen.
  • Lüftungsblende 1HE.
  • Kabeldurchführung hinten, seitlich links und rechts (bei 19”-Unterschrank fest montiert).
  • Kabeldurchführung, durch Rückwand (bei 19”-Rollcontainer).

Abweichende Bauformen zum 19”-Unterschrank, sowie Fachböden oder Schubkasten auf Anfrage.

 19”-Unterschrank  Bestellnummer
Rollcontainer NF 3906
fest montiert NU 3905
19" -Unterschrank fest montiert
