SWING
Mobile, Regale, Transportwagen, Racks, Versuchsstände
ÜbersichtSystemtischeSWING Unterschränke / RollcontainerTischaufbautenMobile, Regale, TransportwagenDie Farbpalette

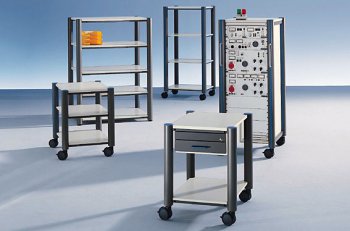

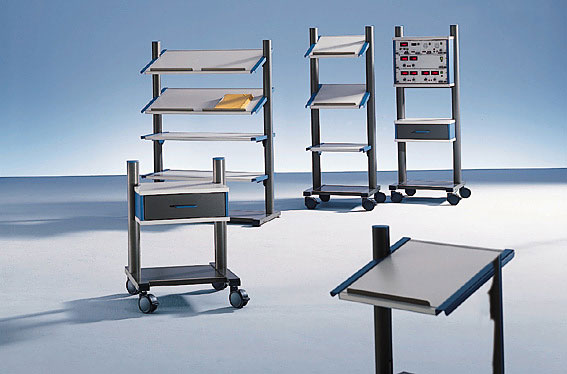

Überall dort, wo es um flexible Arbeitsplatzgestaltung geht, runden SWING-Mobile das Gesamtkonzept ab. Mit zwei Baureihen - mit zwei oder vier Systemprofilen - in verschiedenen Höhen und Breiten, wurde eine enorme Variantenvielfalt erreicht.

Beide Baureihen sind vollkommen modular aufgebaut und erlauben eine Vielzahl von Kombinationen.

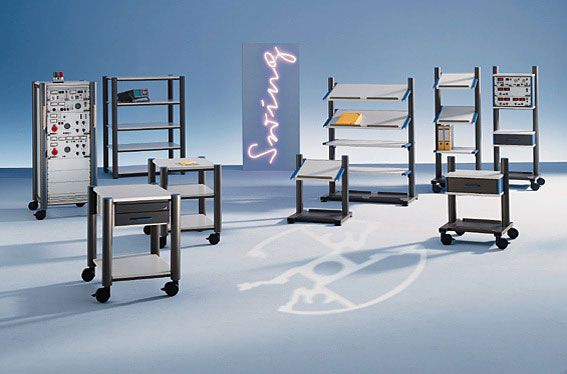

Mobile, Racks, Transportwagen, Racks, Versuchsstände
Mit vier Profilen:
Vom grundsoliden, stabilen Laborwagen über den Hochwagen, das Regal, bis zum 19”-Rack.
mit vier Profilen

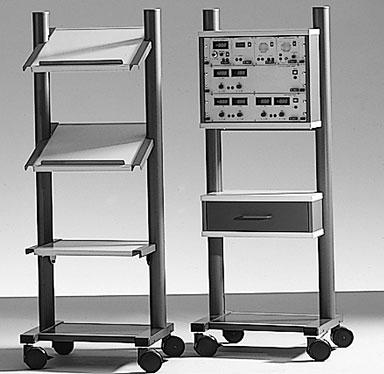

Mit zwei Profilen:

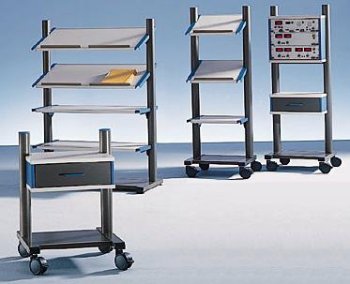

Vom kleinen, funktionalen Druckertisch über Beistellregale mit neigbaren Tablaren bis zum 19”- Geräteträger mit Schubkasten für Messzubehör.

mit zwei Profilen

MODULARE VIELFALT

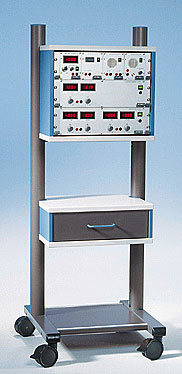

Das mobile Prüfzentrum vereint auf kleinstem Raum: Fest eingebaute Prüfgeräte, eine Schublade für die Messmittel und drei Ablageebenen für Tischgeräte. Wenn noch mehr Geräte installiert werden sollen, empfiehlt sich ein Transportwagen oder ein fahrbares Rack mit vier Systemprofilen.



Transportwagen mit Rack und Schubladen
Mit wenigen Handgriffen lassen sich die Tablare waagrecht oder in jedem Winkel bis 25° geneigt einstellen. Auch der Abstand von Tablar zu Tablar ist einstellbar.
Tablare Geräte gesichert
Formschöne Lenkrollen sorgen für Beweglichkeit. Mit einem Durchmesser von 100 mm überwinden die Doppelrollen auch grössere Hindernisse. Das vordere Rollenpaar ist mit Totalfeststellern ausgestattet. Lenkrollen
Empfindliche Geräte sind beim Transport rundum gesichert: Durch die einsteckbaren Leisten vorn und hinten, seitlich durch den hoch- stehenden Rahmen des Tablars. Detail

Transportwagen

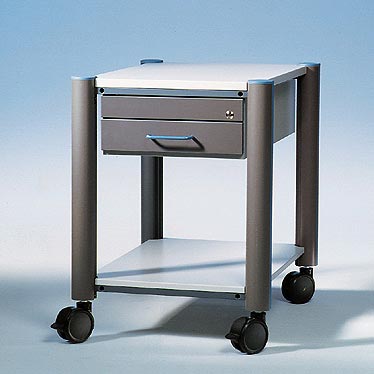

Ein kompakter, sehr stabiler Transportwagen mit Schubladen und unterem Ablageboden ist das ideale Hilfsmittel zum Transport von schweren Geräten und Baugruppen mit den dazugehörigen Werkzeugen und Zubehör.

kompakter Transportwagen

SWING MOBILE

Modular aufgebaut sind unsere Mobilen. Zwei Grundeinheiten werden nach Ihren Vorstellungen mit Ablageböden, Schubladen, Unterschränken, 19”-Korpussen oder Kabelhaltern ausgerüstet. Vier grosszügig dimensionierte Rollen (Ø 100mm), davon zwei feststellbar, sorgen für Beweglichkeit. Die Grundeinheit beinhaltet immer den unteren Ablageboden mit zwei Steckleisten.

Beispiele MOBILE

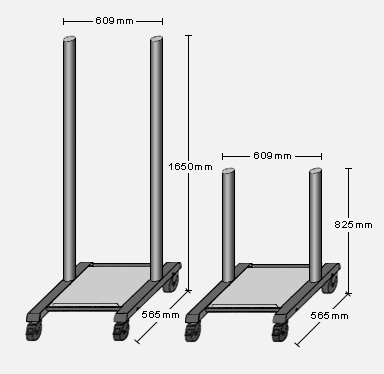

Grundeinheit mit Rollensatz
 Bauhöhe  Bestellnummer
1650 mm SM 1850
SM 1850 SC
825 mm SM 1855
SM 1855 SC
Grundeinheit mit Rollensatz
Ablageboden
Mit einer effektiven Nutzbreite von 460mm und einer Nutztiefe von 515mm bietet dieser Ablageboden viel Platz. Er lässt sich in jeder beliebigen Höhe im Mobil montieren und ist in der Neigung von 0-25° stufenlos einstellbar.
    Bestellnummer
Ablageboden SM 1860
SM 1860 SC
Ablageboden  Seitenansicht
Schubladen für Zubehör
    Bestellnummer
Schubladenkasten SM 1864
SM 1864 SC
Schubladenkasten

19"- Korpusse 9 HE
(3 x 3 HE) inklusive Aufnahme-Profilschienen für Baugruppenträger.
Lieferung exklusive Frontplatten.

    Bestellnummer
19"- Korpusse 9 HE SM 1867
SM 1867 SC
19"- Korpuss 9HE

Stehpultplatte
abgewinkelt mit Rutschleiste und Papierablage.

    Bestellnummer
Stehpultplatte SM 1865
Stehpultplatte

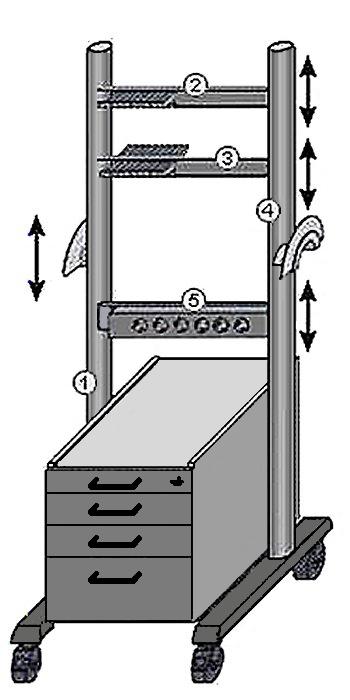

Mobile Zubehör

Das Mobil eignet sich auch hervorragend als fahrbare Messleitungsund Kabelstation.

Dabei wird üblicherweise die Grundeinheit SM 1850 individuell mit Kabelträgern ② ③ und mit
Kabelaufhängungen ausgerüstet.

Die Stromversorgung stellt zum Beispiel eine sechsfach Steckdosenleiste sicher.

Für viel zusätzlichen Stauraum sorgt ein Unterschrank aus unserer Baureihe 500.

Sie haben die Wahl zwischen verschiedenen Varianten.

Zubehör zu Mobile
    Bestellnummer
Messleitungshalter einseitig SM 1856
Messleitungshalter
    Bestellnummer
Messleitungshalter beidseitig SM 1857
Messleitungshalter beidseitig
    Bestellnummer
Kabelaufhängung SM 1858
Kabelaufhängung
    Bestellnummer
Steckdosenleiste SM 1868
Steckdosenleiste

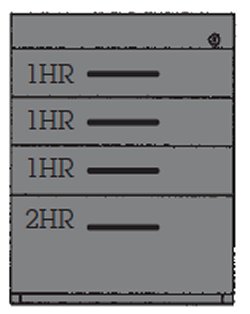

 Anzahl Schubladen  Bestellnummer
4 Schubladen SM 2670
mit Ausziehtablar SM 2671
vier Schubladen
 Anzahl Schubladen  Bestellnummer
3 Schubladen SM 2672
mit Ausziehtablar SM 2673
drei Schubladen
 Anzahl Schubladen  Bestellnummer
2 Schubladen SM 2674
mit Ausziehtablar SM 2675
zwei Schubladen
 Anzahl Schubladen  Bestellnummer
2 Schubladen SM 2676
mit Ausziehtablar SM 2677
zwei Schubladen

SWING MOBILE BREIT

Durch ihren asymmetrischen Aufbau sind die Mobile hervorragend geeignet, den Arbeitsplatz um weitere Ebenen zu ergänzen. Bei flexiblen Arbeitsplatzkonzepten können sie den fest mit dem Tisch verbundenen Aufbau ersetzen.

Breit Version Swing Mobile

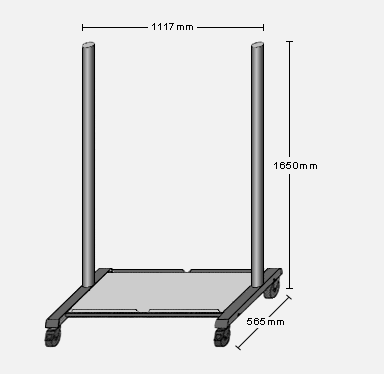

Grundeinheit mit Rollensatz

    Bestellnummer
  SM 1852
SM 1852 SC
Seitenansicht SWING MOBILE BREIT

Zusätzlicher Ablageboden mit Stahlzargen

    Bestellnummer
  SM 1862
SM 1862 SC
Zusätzlicher Ablageboden

SWING VERSUCHSSTAND

SWING-Versuchsstände sind für den mobilen Einsatz im Ausbildungsbereich konzipiert. Der Grundtyp beinhaltet:

  • das Grundgestell auf Rollen
  • den Korpus mit drei Türen, äussere Segmente mit Einlageboden und Nutenmatten für zwei Reihen DIN A4 Experimentierplatten, Mittelsegment mit verstellbarem Fachboden
  • linkes Segment mit Lüftungsgittern und Kabeldurchbruch, geeignet zum Einstellen von PC
  • Türen mit senkrechten Griffen und darunterliegendem Schloss
  • wahlweise zwei- oder dreireihiger Experimentierrahmen DIN A4

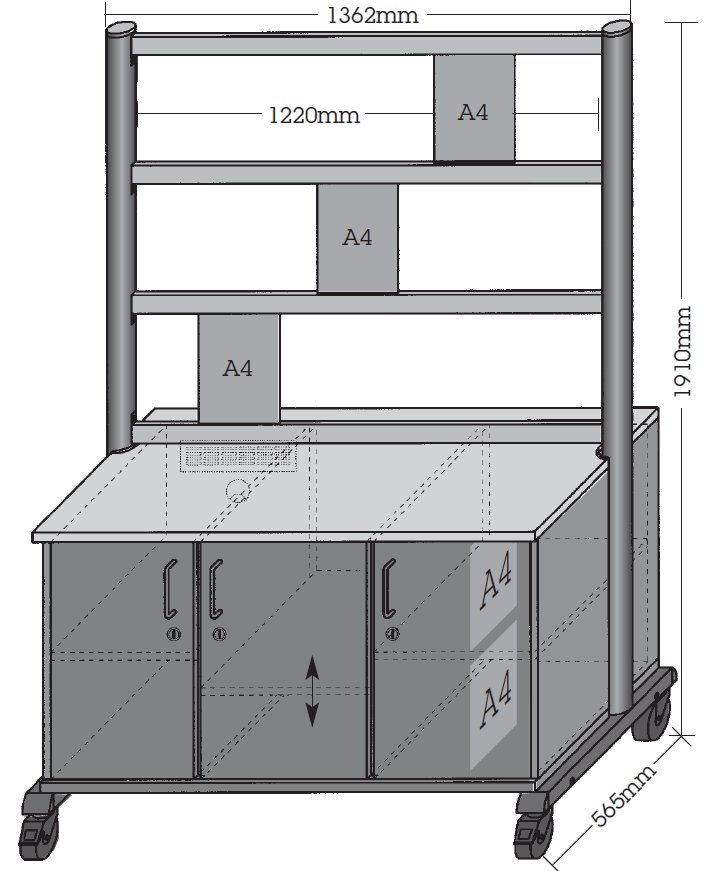

SWING Versuchsstand

Versuchsstand Basismodell wie auf Zeichnung für drei Reihen Experimentierplatten

    Bestellnummer
  VF 3813

Versuchstand für zwei Reihen Experimentierplatten

Bei zwei Reihen Experimentierplatten kann auf den Grundkorpus zusätzlich ein Versorgungs- oder Geräteaufbau aufgesetzt werden.

    Bestellnummer
  VF 3812

Option: Schubladenstock im Mittelsegment statt Flügeltür und Boden.

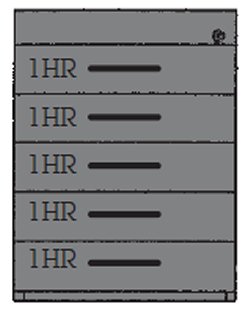

Fünf Schubladen

 Schubladen  Bestellnummer
Fünf VU 3814
fünf Schubladen

Vier Schubladen

 Schubladen  Bestellnummer
Vier VU 3816
vier Schubladen

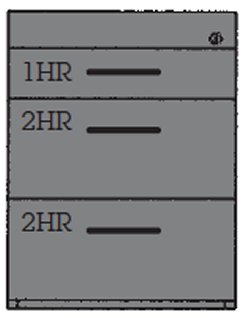

Drei Schubladen

 Schubladen  Bestellnummer
Drei VU 3818
drei Schubladen

Option: Versorgungsaufbauten und Geräteaufbauten
Aufbau AV für Energieleisten Bauform EL
Zwei Mal Breite 84 TE, zwei Mal Breite 68 TE

 Aufbau  Bestellnummer
AV VZ 3822
Aufbau AV

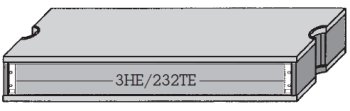

Kassettenaufbau ST
Höheneinheiten 3HE mit eingebautem Baugruppenträger, Nutzbreite 232 TE

 Aufbau  Bestellnummer
ST VZ 3825
Kassettenaufbau

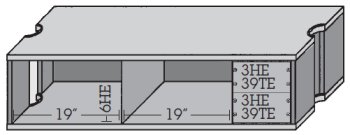

Aufbau SH
Aufbau der Serie SH mit einer Höhe von 6HE,
zwei Mal 19"- Segment à 6 HE (2 x 3 HE),
rechts ergibt sich ein Restfeld à zwei mal 39TE für Versorgungskomponenten.

 Aufbau  Bestellnummer
SH VZ 3827
Aufbau SH

Zusatzausrüstung:
Steckdosenplatte rückwärtig mit sechs Steckdosen, maximal zwei Platten.

 Steckdosenplatte  Bestellnummer
sechs Steckdosen SL 3915
Steckdosenplatte

Sechsfach Steckdosenleiste hinten mittig auf Deckel angebracht, angeschlossen auf Absicherung

 Steckdosenleiste  Bestellnummer
Sechsfach SL 6402
Steckdosenleiste

Energieversorgungskomponenten, Sicherheits- und Schaltelemente und Geräte entnehmen Sie bitte unserem Hauptseite.LINK




SWING TRANSPORTWAGEN

Äusserst robust und belastbar durch die stabile Konstruktion und mit Lenkrollen (Ø 100mm) ausgerüstet, lassen sich mit ihm auch grössere Lasten bewegen. Das vordere Lenkrollenpaar ist mit Totalfeststellern ausgerüstet. Zwei Bauhöhen sind verfügbar. In der nebenstehenden Ausführung lässt sich die Höhe auf die Tischhöhe abstimmen.

Transportwagen
SWING-Transportwagen sind das ideale Hilfsmittel für den innerbetrieblichen Transport. SWING Transportwagen

Zwei Ablageebenen

 Transportwagen  Bestellnummer
mit 2 Ablagen SW 1875
SW 1875 SC
Transportwagen mit zwei Ablageebenen

Drei Ablegeebenen

 Transportwagen  Bestellnummer
mit 3 Ablagen SW 1876
SW 1876 SC
Transportwagen mit drei Ablageebenen

Zwei Ablegeebenen und eine Schublade abschliessbar und organisierbar

 Transportwagen  Bestellnummer
mit 2 Ablagen
mit 1 Schublade
SW 1877
SW 1877 SC
Transportwagen mit zwei Ablageebenen und einer Schublade

Drei Ablegeebenen und eine Schublade abschliessbar und organisierbar

 Transportwagen  Bestellnummer
mit 3 Ablagen
mit 1 Schublade
SW 1878
SW 1878 SC
Transportwagen mit drei Ablageebenen und einer Schublade

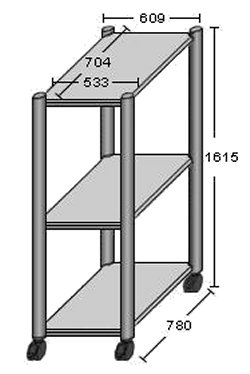

In der hohen Bauform steht enorm viel Stauraum zur Verfügung. Die Grundeinheit umfasst drei Ablageböden, die alle von Stahlzargen unterfangen sind.

Grundeinheit Bauhöhe 1615mm

 Transportwagen  Bestellnummer
mit 3 Ablagen SW 1870
SW 1870 SC
Transportwagen hohe Bauform

Zusätzlicher Ablageboden, Spanplatte 19mm dick ist melaminharz beschichtet und wird geliefert inklusive Montageadapter.

    Bestellnummer
  SW 1880
SW 1880 SC
zusätzliches Tablar

Schubladenblock abschliessbar und organisierbar

    Bestellnummer
  SW 1884
zusätzliche Schublade

SWING REGALE

Offene Regale runden das SWING-Programm ab. Die stabile Konzeption des SWING-Systems erlaubt auch das Belasten der Böden mit Geräten und anderen schweren Gegenständen. Die SWING-Regale sind modular aufgebaut, das heisst die Grundregale können durch Anfügen von Anbauregalen beliebig verlängert werden.

Die Grundausstattung dieser Regale umfasst drei Regalböden.

Die Systemprofile sind mit Bodenausgleichsschrauben ausgerüstet.

SWING Regale
Die stabilen Regalböden (Spanplatte 25mm, melaminharz-beschichtet) sind von grosszügig dimensionierten Stahlzargen unterfangen, was höchsten Belastungsansprüchen gerecht wird. stabile Regalböden
Massive Ganzmetall-Bodenaus-gleichsschrauben in jedem Profil gestatten ein exaktes Nivellieren aller Regalelemente. massive Ganzmetall Bodenausgleichsschrauben
Vorne und hinten stehen die Regal-böden ca. 20mm über. Damit ergibt sich ein sauberer Wandanschluss. überstehende Regalböden
Die Ausbildung der Fachböden erlaubt ein fugenloses Aneinanderreihen von Grund- und Anbauregal. Aneinanderreihen der Regale
Rollensatz

Die konstruktionsbedingte Stabilität und Steifigkeit der Grundregale gestattet es sogar, diese als fahrbares Geräterack einzusetzen. Inklusive vier grosszügig dimensionierter Lenkrollen wird die Gesamthöhe dabei mit 1950 mm auf die übliche Türdurchgangshöhe abgestimmt. Bitte fragen Sie an.
Rollensatz

Zusätzlicher Regalboden links und rechts von Stahlbügeln unterfangen, in der Höhe frei einstellbar.

 Breite  Bestellnummer
800 mm RZ 4890
1000 mm RZ 4891
1200 mm RZ 4892
zusätzlicher Regalboden

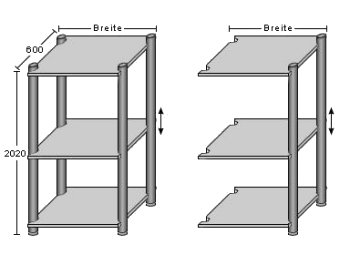

SWING REGALE, Tiefe 600 mm

 Breite  Grundregale
 Bestellnummer
 Anbauregale
 Bestellnummer
800 mm RG 4800 RA 4810
1000 mm RG 4801 RA 4811
1200 mm RG 4802 RA 4812

Beim Grundregal addieren sich zur angegebenen Regalbreite je 2 x 1/2 Profilbreite, gesamt 76 mm.

Beim Anbauregal nicht.

Grundregal und Anbauregal

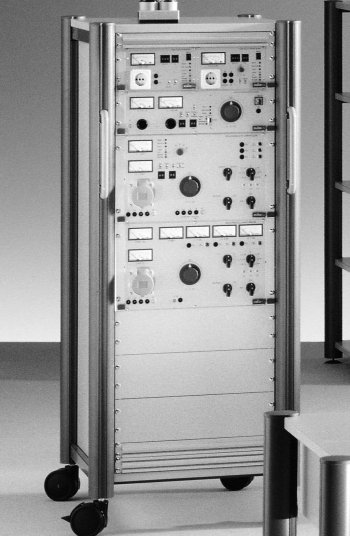

SWING 19"- RACK

Die ideale Aufnahmeeinheit für grössere Steuerungs- und Prüfsysteme ist das 19”-Rack.

Kompakt und übersichtlich, allseitig geschlossen und dennoch durch die hintere Tür leicht zugänglich.

Zur Grundaustattung gehören:

  • vordere und hintere 19”-Systemprofile
  • Rückwand als Flügeltür, abschliessbar, mit Lüftungsgittern
  • zwei 6fach Steckdosenleisten, hinten links und rechts an Seitenwände montiert
  • Kabeldurchführung durch Bodenplatte, komplett inklusive Zugentlastung und Anschlussdose.
19"- SWING RACK

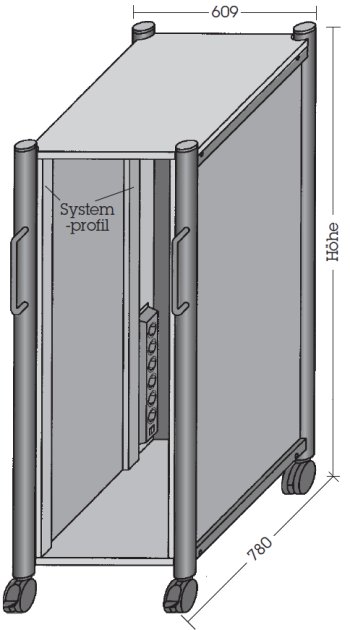

Allgemeine Abmessungen des Swing Rack-Systems Abmessungen SWING-Rack

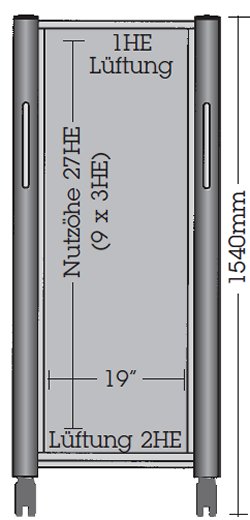

Nutzhöhe 27 HE

    Bestellnummer
  NR 3908
Nutzhöhe 27HE

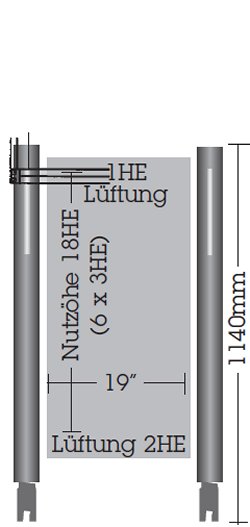

Nutzhöhe 18 HE

    Bestellnummer
  NR 3909
Nutzhöhe 18HE

Auflageschienen (Paar) T4 für 19"- Racks

    Bestellnummer
  BS 8927
Auflageschienen

Fachboden
Höhe am Systemprofil einstellbar

    Bestellnummer
  FR 3928
Fachboden

Lüftungsblende

Wir empfehlen den Einbau von Lüftungsblenden (2 x 1HE unten, 1 x 1HE oben). Die angegebene Nutzhöhe bleibt dabei erhalten

    Bestellnummer
  BL 9860
Lüftungsblende

19"- Einsatzplatte 3 HE

    Bestellnummer
  EP 8973
19"- Einsatzplatte
