Die Tischgestelle aus pulverbeschichtetem Stahlrohr sind die Grundlage für Aufbauten.

Die Konstruktion der Tische ist dabei so steif, dass sie auch schwere Aufbauten tragen kann.

Für besonders schwere Geräteaufbauten empfiehlt es sich, die verstärkte Ausführung XL der Stahlrohrgestelle einzusetzen. Eine mittlere Versteifung trägt mit an den Aufbaukorpussen.

Zu allen Aufbauten muss diese passende Stahlrohr - Konstruktion mitbestellt werden.

Oft genügt eine zusätzliche Ablagefläche, um den Arbeitsplatz besser zu organisieren.

Dabei erweist sich die Höheneinstellbarkeit durch die seitlichen Lochrasterbohrungen als besonders nützlich.
Die Ablageflächen können je nach Platz beliebig konfiguriert werden. Bilder geben nur nur ein Beispiel wieder.

Modifikationen:
Ablageplatte Tiefe 400mm,Überstand vorne

Bestell-Nr:

TA 3588

Ablageplatte Tiefe 480mm, Überstand vorne und hinten

Bestell-Nr:

TA 3589

Eckaufbauten eröffnen Gestaltungsmöglichkeiten und gestatten eine optimale Raumausnutzung.
Der hochgesetzte Eckaufbau schafft zudem eine zweite Ebene, auf und unter der übergrosse Tischgeräte und Monitore bequem Platz finden.
Wie bei allen Aufbauten der Baureihen AM und AV lässt sich der Abstand Tischplatte/Aufbaukorpus über Lochrasterbohrungen einstellen.

19"-Segmente für Basisgeräte und eine zentrale Absicherung

Durch den hochgesetzten Korpus bleibt die gesamte Tischplatte als Arbeitsfläche erhalten.

Wichtige Basisgeräte in 19”-Technik sind fest eingebaut, der Arbeitsplatz zentral abgesichert und es wird zusätzliche Ablagefläche gewonnen.

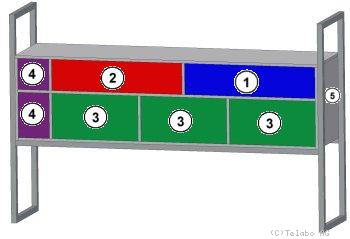

grün: 19"-Segmente,
blau: Absicherung,
rot: Klarsichtkasten und
violett: Ablageflächen

Platz für elektrische und pneumatische Geräte

Drei 19"-Segmente mit je 9 HE (Höheneinheiten) bieten viel Raum für fest eingebaute Geräte.

Im Aufbau finden auch umfangreiche Verkabelungen und Bussysteme leicht Platz.

Zentrale Stromquelle, abgesichert mit vielen Anschlussmöglichkeiten dank Steckdosenleisten

Diese Variante hat den Vorteil, dass bie häufig wechselnden Tischgeräten gearbeitet wird.

Die zentrale Absicherung, rückwärtig integrierte Dosen zur Versorgung der Tischgeräte.
Im weiteren können Klarsichtkasten für Kleinteile eingeplant werden und die freien Flächen können als Ablageflächen genutzt werden.

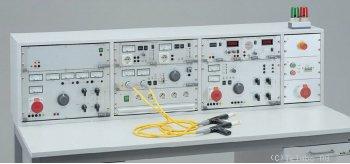

Montage direkt auf der Tischplatte, ideal für Schulen und Weiterbildung

Im Aufbau können modular die Kassetten bestückt werden, die Front ist leicht geneigt.

Die Tischaufbauten AK eignen sich aufgrund ihrer geringen Bauhöhe insbesondere für den Ausbildungsbereich, wo ein Blickkontakt zwischen Lehrer und Schüler gefordert ist.

Im Aufbau ist ein Baugruppenträger zur Aufnahme von Gerätekassetten/Einsatzplatten 3HE in 19”-Technik nach DIN 41 494 eingebaut, der in der Breite der Aufbaubreite angepasst ist. Die Zahl und Reihenfolge der Gerätekassetten/Einsatzplatten bestimmt der Nutzer. Verbleibende Restfelder werden mit Blindplatten 42TE verschlossen.

Frontansicht
â‘ Zum Basis-Lieferumfang gehört ein Baugruppenträger 3HE zur Aufnahme der Gerätekassetten/ Einsatzplatten. Die effektive Nutzbreite ist abhängig von der Aufbaubreite.

â‘¡Oft stehen Aufbauten AK in Reihe. Zur Querverdrahtung ist daher immer eine verschliessbare Kabeldurchführung KD 1911) seitlich, links und rechts, eingelassen.

â‘¢Rückwärtig im Baugruppenträger sind genormte Systemstecker zur Adaption der Gerätekassetten montiert. Die Systemstecker gehören zum Lieferumfang der Kassetten.
Auf Wunsch können Reserve-Steckplätze vorbereitet werden (siehe Geräte Seite 67).

â‘£Die Kassetten werden auf Schienen leichtgängig und sauber geführt und sind nach dem Einrasten auf den Gegenstecker sofort betriebsbereit.

Soll die gesamte Tischfläche für Experimente und Versuche zur Verfügung stehen, können die Aufbaukorpusse auf ein Stahlrohrgestell montiert werden. Der Abstand zur Tischplatte ist über Lochrasterbohrungen variabel. Die Korpusse werden dabei in der Breite der lichten Breite im Gestell angepasst. Dadurch reduziert sich die Nutzbreite im Korpus um 14TE.

In der Ausbildung wird mit DIN A4 Experimentierplatten (Höhe 297mm) verschiedenster Hersteller gearbeitet. Die Schnittstelle zwischen der Einrichtung und solchen Experimentierplatten ist der Experimentier- oder H-Profilrahmen.

Aluminiumprofile, im Abstand A4 montiert, gestatten ein einfaches Einhängen der Experimentierplatten.
Die Seitenteile der Experimentierrahmen sind aus Stahlrohr gefertigt, fest verschweisst und pulver-beschichtet, und lassen sich auf Aufbau oder Tischplatte in der Tiefe verstellbar montieren.

In der Standardausführung sind jeweils oben und unten Profile montiert, die die Experimentierplatten aufnehmen.

Das Profil ist steif und schont mit seinen Rundungen die Platten. Ein weiteres Detail, die konische Ausformung. Die Platte sitzt sauber im Profil.

Nut im Aufbaudeckel statt unterem Profil. Auf Wunsch kann die untere Profilschiene entfallen und wird durch eine Nut im Aufbaudeckel ersetzt. Die Nut ist mit einem Aluminium-U-Profil ausgekleidet und nimmt die Experimentierplatten auf. Der Vorteil: Solange keine Platte eingesetzt ist, dient der Aufbaudeckel als zusätzliche Abstellfläche für Tischgeräte.

Bestell-Nr:

ND 3949
