🔹TL-901 Mikrofon Umschaltbox 12V
Artikel Gruppe:TE-901
Umschaltbox
Optimale Ausnützung der Infrastruktur! Mit der Umschaltbox kann zwischen der Fahrzeug-Beschallung und dem Fahrerfunk umgeschaltet werden.
Optimale Ausnützung der Infrastruktur! Mit der Umschaltbox kann zwischen der Fahrzeug-Beschallung und dem Fahrerfunk umgeschaltet werden.
BeschreibungSpezifikationZubehör
Zusammenfassung
Die Umschaltbox hat einen einstellbaren Mikrofon Impedanzwandler und einen Verstärker für den Funk.
Ausserdem ermöglicht es der Leitstelle via Funk Durchsagen in die Fahrzeuge zu senden, ohne den Chauffeur zu stören.
Es stehen mehrere Adapter für diverse Audioverstärker und Mikrofone zur Verfügung. Es können diverse Funkgeräte verschiedener Fabrikate angeschlossen werden.
Das Modul kann in Serie geschaltet werden, wenn mehrere Funkgeräte angeschlossen sind.
Die Umschaltbox benötigt eine 12 VDC Spannungsversorgung, mit der auch der Funk versorgt wird.
Dank den geringen Abmessungen und den einfachen Anschlussmöglichkeiten bietet die Umschaltbox ihnen eine einfach Möglichkeit, das Mikrofon und den Audioverstärker auch für den Funk nutzbar zu machen. Vorteil: es kann dasselbe Mikrofon und derselbe Fussschalter verwendet werden für den Funk und die Innendurchsagen.
Ausserdem ermöglicht es der Leitstelle via Funk Durchsagen in die Fahrzeuge zu senden, ohne den Chauffeur zu stören.
Es stehen mehrere Adapter für diverse Audioverstärker und Mikrofone zur Verfügung. Es können diverse Funkgeräte verschiedener Fabrikate angeschlossen werden.
Das Modul kann in Serie geschaltet werden, wenn mehrere Funkgeräte angeschlossen sind.
Die Umschaltbox benötigt eine 12 VDC Spannungsversorgung, mit der auch der Funk versorgt wird.
Dank den geringen Abmessungen und den einfachen Anschlussmöglichkeiten bietet die Umschaltbox ihnen eine einfach Möglichkeit, das Mikrofon und den Audioverstärker auch für den Funk nutzbar zu machen. Vorteil: es kann dasselbe Mikrofon und derselbe Fussschalter verwendet werden für den Funk und die Innendurchsagen.
Installationshinweise

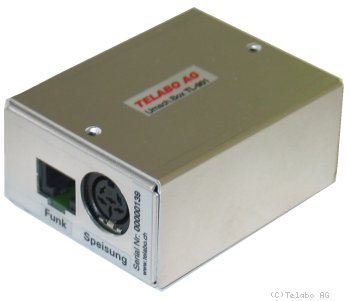

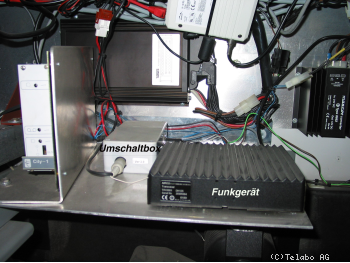

Die Umschaltbox ist (BxHxT) 57x75x47mm gross. Sie wird möglichst in der Nähe des Funkgeräts montiert und kann wegen ihrer kompakten Grösse mit einem Klettstreifen befestigt werden. Es stehen vier Anschlüsse zur Verfügung, SPEISUNG, FUNK, BESCHALLUNG und MIKROFON. Die Speisung ist eine sechs polige DIN Buchse. Der Anschluss für den Funk ist eine RJ45 Buchse. Die beiden AUDIO Anschlüsse sind ebenfalls sechs polige DIN Buchsen.
Anwendungen
Die Umschaltbox wird im öffentlichen Verkehr eingesetzt. Es können von der Leitstelle direkt Mitteilungen via Funk an die Passagiere übermittelt werden. Entweder ab Band (gespeicherte Standardinformationen) oder Live Durchsagen über Baustellen, Verspätungen oder Störungen im Verkehr. Ein weiteres Feature ist die Durchsage von einem Disponenten in die Fahrzeuge, zum Beispiel bei einem Grossanlass können die Passagiere in den Fahrzeugen und auf den Busperrons informiert werden.
Die Umschaltbox ist einfach aufgebaut und universell für mehrere Produkte verwendbar. Um die Umschaltbox anzuschliessen, stehen verschiedene Adapter zur Verfügung. Standardmässig ist sie mit einem RJ45 Anschluss für den Funk und mit drei sechspoligen DIN Buchsen für die Speisung, das Mikrofon und die Beschallung gefertigt.
Die Umschaltbox ist einfach aufgebaut und universell für mehrere Produkte verwendbar. Um die Umschaltbox anzuschliessen, stehen verschiedene Adapter zur Verfügung. Standardmässig ist sie mit einem RJ45 Anschluss für den Funk und mit drei sechspoligen DIN Buchsen für die Speisung, das Mikrofon und die Beschallung gefertigt.
Einsatzgebiete
Die Umschaltbox ist bei folgenden Betrieben im Einsatz:
Bus mit einfacher und doppelter Funkausrüstung
Bus im Regionalverkehr
Bus im Linienverkehr
Tram
Warum eine Umschaltbox
Die Vorteile sind, dass für die Beschallung und für den Funk dasselbe Mikrofon und derselbe Fussschalter verwendet wird. Der Anschluss der Beschallung führt auf den Audioverstärker im Fahrzeug.
Die Spannungsversorgung des Funks und der Umschaltbox werden an dem Anschluss Speisung angeschlossen. Das Funkgerät wird am Funkanschluss angeschlossen und das Mikrofon am Mikrofon Anschluss.
Die Spannungsversorgung des Funks und der Umschaltbox werden an dem Anschluss Speisung angeschlossen. Das Funkgerät wird am Funkanschluss angeschlossen und das Mikrofon am Mikrofon Anschluss.
Funktionsweise
Möchte der Fahrzeugführer den Funk benutzen, wählt er am Funk das Ziel. Die Umschaltbox schaltet das Mikrofon auf den Funk um und es kann gefunkt werden. Wenn der Fahrer eine Fahrzeugsdurchsagen machen will, wird das Mikrofonsignal auf den Audioverstärkter geführt. Die Umschaltbox macht es möglich, dass von Aussen eine Durchsage in das Fahrzeug übermittelt werden kann.

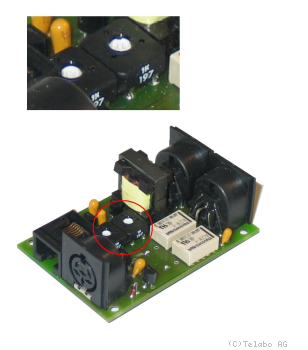

Die Umschaltbox wird bei der Inbetriebnahme eingestellt. Sie besitzt einen Mikrofon Impedanzwandler und einen Verstärker für den Funk, welcher mit Potis justiert werden kann.
Der Fahrer erhält für den Funk einen externen Lautsprecher.
Für die Innendurchsage kann die Vorhandene Audioanlage des Fahrzeugs verwendet werden.
Die Umschaltbox kann auch nachträglich installiert werden und ist unabhängig von der Fahrzeug Leitsoftware.
Die Umschaltbox wird bei der Inbetriebnahme eingestellt. Sie besitzt einen Mikrofon Impedanzwandler und einen Verstärker für den Funk, welcher mit Potis justiert werden kann.
Der Fahrer erhält für den Funk einen externen Lautsprecher.
Für die Innendurchsage kann die Vorhandene Audioanlage des Fahrzeugs verwendet werden.
Die Umschaltbox kann auch nachträglich installiert werden und ist unabhängig von der Fahrzeug Leitsoftware.
Variationen

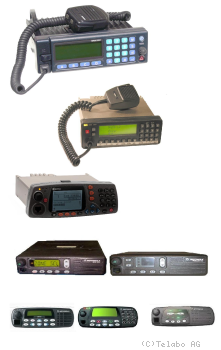

Die Umschaltbox ist für folgende Funkgeräte lieferbar.
NIROS TRX-3001
EMC Lander
Motorola Serie GM900/MC900/GM1100/GM1200/GM2000/ MCX1200/MCS2000/MCX2000/MC2100
Motorola Serie CDM1550LS/ CDM1550LS+/ CDM750/ CDM1250/ CM140/ CM160/ CM200/CM300/ CM340/ CM360/ EM200/ EM400/ GM3188/ GM3688/ GM300/ GM338/ GM338LS/ GM398/ GM399/ GM339/ GM1200/ GM950/ GM600/ GM-series Professional radios/ GR1225 - repeater/ M10/ M120/ M130/ M208/ M216/ MCX760/ MCX780/ PM400/ PRO3100/ PRO5100/ PRO7100/ SM50/ MaxTrac
Kabel zu Umschaltbox
Die TELABO Umschaltbox hat folgende Steckplätze:
FUNK
SPEISUNG
BESCHALLUNG
MIKROFON

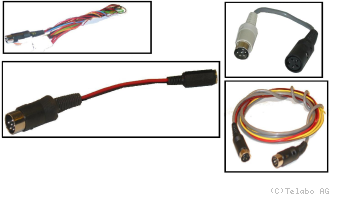

An die Umschaltbox können verschieden Komponenten angeschlossen werden. Zusätzlich zu der Umschaltbox liefern wir folgende Adapter:
Funkadapter zu EMC, NIROS oder MOTOROLA Funkgeräten
Adapter zur Speisung der Umschaltbox, kombiniert mit der Speisung des Funkgeräts und mit dem Anschluss des Fahrer-Lautsprechers
Adapter auf Audioverstärker wie BA49, oder City 1, City IV und andere
Mikrofonadapter zu BLAUPUNKT, oder anderen Fabrikaten für Mikrofone mit und ohne Phantomspannung
oder weitere kundenspezifische Adapter
An die Umschaltbox können verschieden Komponenten angeschlossen werden. Zusätzlich zu der Umschaltbox liefern wir folgende Adapter:
Funk Anschlusskabel
Zu der Umschaltbox liefern wir das passende Funk Anschlusskabel.
Niros Anschlusskabel; Artikelnr. NI-83380
EMC Anschlusskabel; Artikelnr. TE-901-15
Motorola Anschlusskabel; Artikelnr. TE-901-10, TE-901-11
Speisungskabel
Die Umschaltbox wird mit 12VDC betrieben. Auf diesem Anschluss ist ebenfalls die Speisung für das Funkgerät implementiert. Zusätzlich ist der externe Spannungseingang für das Funkgerät auf einen Pin geführt. Alles bieten wir in einem Kabel an, mit welchem die Umschaltbox und das Funkgerät angeschlossen werden. Artikelnummer: TE-901-5
Kabel für die Beschallung
An den Steckplatz "Beschallung" wird der Audioverstärker des Fahrzeugs angeschlossen. Wir bieten diverse Kabel an, um die Umschaltbox anzuschliessen. Der Fussschalter wird an dieses Kabel angeschlossen.
Anschluss Mikrofon
An den Mikrofonsteckplatz wird das Mikrofon eingesteckt. Es können die Mikrofone des Fahrzeuglieferanten benutzt werden.
Die Firma Telabo AG bietet Mikrofone speziell für den öffentlichen Verkehr an.
Zu den diversen Mikrofon Varianten bieten wir Adapter an.
Die Firma Telabo AG bietet Mikrofone speziell für den öffentlichen Verkehr an.
Zu den diversen Mikrofon Varianten bieten wir Adapter an.
Mikrofone

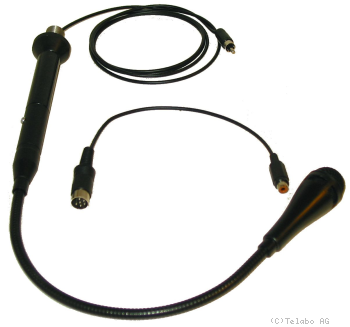

Bus Mikrofon electret:
Diese Mikrofone können dank der Hülse mit Gewinde einfach in die Fahrzeuge eingebaut werden. Sie zeichnen sich aus durch eine gute Sprachqualität, ohne das der Fahrer schreien muss. Im Lieferumfang ist ein Adapter auf den sechspoligen Mikrofonanschluss der Umschaltbox.
Diese Mikrofone können dank der Hülse mit Gewinde einfach in die Fahrzeuge eingebaut werden. Sie zeichnen sich aus durch eine gute Sprachqualität, ohne das der Fahrer schreien muss. Im Lieferumfang ist ein Adapter auf den sechspoligen Mikrofonanschluss der Umschaltbox.
| Gerät: | TL 901 Mikrofon Umschaltbox TL-901/5 |
Umschaltbox Automik TL-901/5-AR |
| Spannungsversorgung | +12 VDC | |
| Gehäuse | Aluminium | |
| Abmessungen | BxHxT: 56x73x36 mm | |
| Gewicht | 100g | |
| Temperaturbereich | -25 bis + 85 °C | |
| Anschlüsse | Funk: RJ45 Buchse Speisung: 6 pol DIN Buchse Mikrofon: 6 pol DIN Buchse Beschallung: 6 pol DIN Buchse | |
| Spezielles | Befestigung mit Klett Klebestreifen, Umschaltbox in der Nähe des Funkgeräts montieren; | |
Dokumente PDF
Art-Nr:>OEV-MIK-1
Bus Mikrofon electret
Bus Chauffeur Mikrofon mit Gewinde und Mutter Zusätzlicher Adapter auf 5 Pol Stecker für TL-901 Kabellaenge ca 1.2m
Bus Chauffeur Mikrofon mit Gewinde und Mutter Zusätzlicher Adapter auf 5 Pol Stecker für TL-901 Kabellaenge ca 1.2m
Art-Nr:>OEV-MIK-2
Bus Mikrofon electret
Bus Chauffeur Mikrofon mit Gewinde und Mutter Zusätzlicher Adapter auf 5 Pol Stecker für TL-901 Der Mikrofonkopf ist etwas Grösser
Bus Chauffeur Mikrofon mit Gewinde und Mutter Zusätzlicher Adapter auf 5 Pol Stecker für TL-901 Der Mikrofonkopf ist etwas Grösser
Art-Nr:>NI-83380
Fachkabel 30cm
mit Stecker ca.30cm
mit Stecker ca.30cm
Art-Nr:>TE-901-08
Mikrofonadapter auf Blaupunkt
Adapter 4 Pol Buchse auf 6 pol Stecker
Adapter 4 Pol Buchse auf 6 pol Stecker
Art-Nr:>TE-901-04
MIKROFONADAPTER COMTOP
Mikrofon Adapter zu COMTOP Mikrofon Im Adapter ist ein Dämpfungsglied eingebaut.
Mikrofon Adapter zu COMTOP Mikrofon Im Adapter ist ein Dämpfungsglied eingebaut.
Art-Nr:>TE-901-05
Speisungsadapter zu Umschaltbox
Splitted das Speisungkabel für das TRX-3001 und die Umschaltbox auf. Zusätzlich ist noch die Fusstaste Funk herausgeführt
Splitted das Speisungkabel für das TRX-3001 und die Umschaltbox auf. Zusätzlich ist noch die Fusstaste Funk herausgeführt
Art-Nr:>TE-901-07
TL901 auf BA49
Anschlusskabel für BA49 Verbindet die Umschaltbox Beschallung mit dem Verstärker BA49
Anschlusskabel für BA49 Verbindet die Umschaltbox Beschallung mit dem Verstärker BA49
Art-Nr:>TE-901-15
Verbindungskabel Umschaltbox auf EMC Funkgerät
Verbindungskabel von Umschaltbox zu EMC Funk
Verbindungskabel von Umschaltbox zu EMC Funk
Art-Nr:>TE-901-11
Verbindungskabel Umschaltbox auf Motorola FuG GM340
Verbindungskabel Funk - Umschaltbox mit Stecker HLN-9457
Verbindungskabel Funk - Umschaltbox mit Stecker HLN-9457
Art-Nr:>TE-901-10
Verbindungskabel Umschaltbox auf Motorola FuG GM900
Verbindungskabel Funk - Umschaltbox
Verbindungskabel Funk - Umschaltbox
