🔹Funkbox Busbevorzugung Baustellen Lichtsignal LSA
Artikel Gruppe:TE-800
Busbevorzugung für Baustellen Lichtsignal / Festanlagen
Busbevorzugung mit Betriebsfunk mittels LSA Empfänger TE-800 BOX
Busbevorzugung mit Betriebsfunk mittels LSA Empfänger TE-800 BOX
BeschreibungSpezifikationZubehör
Allgemein
Dank der benutzerdefinierten Programmierung der Mobilfunkgeräte der Firma Telabo AG, können mit dem Betriebsfunk Baustellen Ampeln und andere Lichtsignale angesteuert werden.
Zum Beispiel mit den Funkgeräten TRX-3001 oder RaCoN-Platte in den öffentlichen Bussen, kann damit die Busbevorzugung angemeldet werden.
Aber der Box Versin 4. wird auch das Protokoll R09.16 (RBL-Protokoll) unterstützt. Somit kann die Anlage auch vom ITCS (Bordrechner) angesteuert werden. Meldepunktnummern können einfach über das Display programmiert werden.
Es können bis 15 Kontakte pro Box angesteuert werden.
Zum Beispiel mit den Funkgeräten TRX-3001 oder RaCoN-Platte in den öffentlichen Bussen, kann damit die Busbevorzugung angemeldet werden.
Aber der Box Versin 4. wird auch das Protokoll R09.16 (RBL-Protokoll) unterstützt. Somit kann die Anlage auch vom ITCS (Bordrechner) angesteuert werden. Meldepunktnummern können einfach über das Display programmiert werden.
Es können bis 15 Kontakte pro Box angesteuert werden.
Lichtsignal Funkbox
Die Lichtsignal Funkbox ist mit einem programmierbaren Funkgerät ausgerüstet. Wenn das Fahrzeug zur Ampel fährt, kann mit der Funktion LSA die Busbevorzugung angemeldet werden.

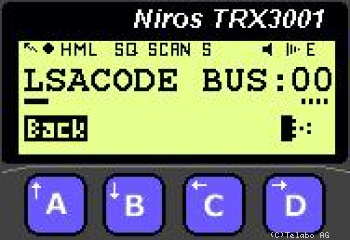

Zur Information wird auf dem Display im Fahrzeug die jeweilige Ampel angewählt mittels Nummer der Ampel. Hat die Ampel den Impuls erhalten, sendet sie ein Signal zurück, damit man weiss, ob der Impuls angekommen ist.
Die Programmierung der Kontakte erfolgt über das Vorhanden Display und Tastatur.
Zur Information wird auf dem Display im Fahrzeug die jeweilige Ampel angewählt mittels Nummer der Ampel. Hat die Ampel den Impuls erhalten, sendet sie ein Signal zurück, damit man weiss, ob der Impuls angekommen ist.
Die Programmierung der Kontakte erfolgt über das Vorhanden Display und Tastatur.
Konfiguration
Die Lichtsignal Box ist so konzipiert, dass sie an die gebräuchlichen Lichtsignal Anlagen angeschlossen werden kann. Damit die Busbevorzugung funktioniert, wird kein spezielles Vorschaltgerät mehr benötigt. Auf dem Betriebsfunk kann die Anforderung an das Lichtsignal gesendet werden.
Die Box ist so aufgebaut, dass sie an die üblichen Lichtsignale angeschlossen werden kann.
Die Box ist so aufgebaut, dass sie an die üblichen Lichtsignale angeschlossen werden kann.
Vorteil
So fällt die Miete oder der Kauf von den Fernsteuerkasten für die Busbevorzugung weg.

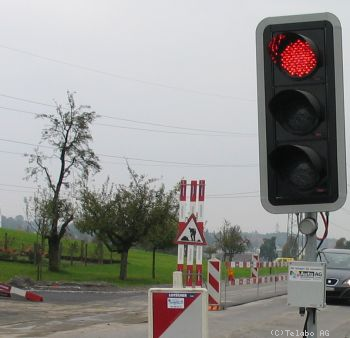

Mit den bereits eingebauten Funkgeräten kann sich der Bus nun auch bei den Baustellen-Lichtsignal-Anlagen anmelden.
An folgen Anlagen wird die Box verwendet:
- IMO Traffic =>2 Kontakte
- König Signalanlagen =>1 Kontakt / mit Adapter 10 Pol bis 3 Kontakte
- Andere mit Adapter ev. Möglich
Mit den bereits eingebauten Funkgeräten kann sich der Bus nun auch bei den Baustellen-Lichtsignal-Anlagen anmelden.
An folgen Anlagen wird die Box verwendet:
- IMO Traffic =>2 Kontakte
- König Signalanlagen =>1 Kontakt / mit Adapter 10 Pol bis 3 Kontakte
- Andere mit Adapter ev. Möglich
Einsatz
Die LSA Funkbox wird von zahlreichen Transportunternehmen eingesetzt.
Beispiel

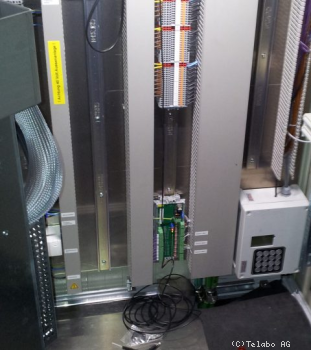

Funkansteuerungsbox in Fixer LSA Anlage mit 4 Kontakten. Eingebaut in Steuerungskasten.
Funkreichweite reduziert auf ca 200m.
Funkreichweite reduziert auf ca 200m.
| Gerät: | Funkbox Lichtsignal (LSA) TE-800 EINFACH |
| Frequenzbereich | 400 - 470 MHz oder 137 -174 MHz |
| Anzahl Kanäle | 1 |
| Kanalraster | 12.5kHz & 25kHz |
| Sendeleistung-Max | 2W |
| Spannungsversorgung | 12V |
| Gehäuse | Kunststoffgehäuse |
| Abmessungen | 240 x 191 x 107 mm |
| Kabel-Länge | 1.5m (2m int) |
| Spezielles | Befestigung mit Kabelbinder |
| Tonruf | ZVEI-I |
| Anschlüsse | 12 VDC 6-Pol Stecker |
| Standards | ZVEI,optional R09.16 (RBL) |
Art-Nr:>LSA_SenderGPS
Detail >>RACON-LSA-Sender
GPS Basierter LSA Telegramm Sender- Telegramme - R09.16 - Telabo Box für 160 MHz oder 460 MHz Band
